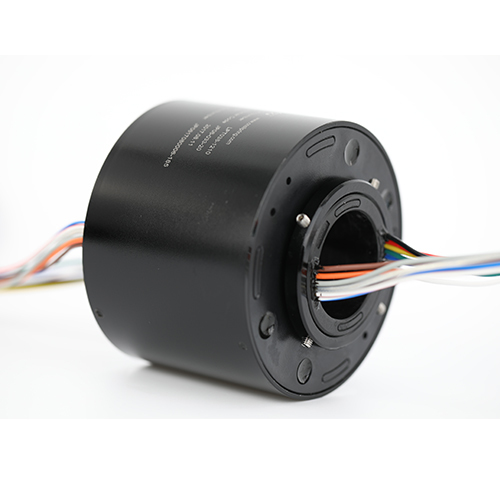

50 मिमी के माध्यम से छेद स्लिप रिंग 6 सर्किट 5A 300rpm
उत्पाद विवरण
| छेद का आकार | 50 मिमी | सर्किट | 6 |
|---|---|---|---|
| प्रति सर्किट वर्तमान | 5 ए | प्रचालन गति | 0-300 आरपीएम |
| वेल्टेज रेटिंग | 380VAC/DC या उच्चतर | संपर्क सामग्री | अनमोल धातु |
| घेरे के बाहर | 119 मिमी | कार्य -तापमान | -10 ~ +50 |
| काम कर रहे आर्द्रता | 60% आरएच या उच्चतर | ढांकता हुआ ताकत | प्रत्येक सर्किट के बीच ≥200V@50Hz |
| इन्सुलेशन प्रतिरोध | 50एमए @ 500 वीडीसी | बिजली का शोर | 30mΩ मिन |
| सीसा तार की लंबाई | 300 मिमी (11.811inch) | आवास सामग्री | एल्यूमीनियम मिश्र धातु |
| टॉर्कः | ≤9.25 g*m | ||
| प्रमुखता देना | 50 मिमी के माध्यम से छेद फिसलने की अंगूठी,6 सर्किट स्लिप रिंग 5A,गारंटी के साथ 300 आरपीएम स्लिप रिंग |
||
उत्पाद विवरण
उच्च प्रदर्शन स्लिप रिंग - 50 मिमी छेद का आकार, 6 सर्किट, 5 ए
एलपीटी050-0605 स्लिप रिंग में प्रति रिंग 5 ए के साथ 6 कनेक्शन होते हैं। इसका 50 मिमी का अनब्लॉक्ड-थ्रू-बोर हाइड्रोलिक्स, वायवीय या समकक्ष शाफ्ट माउंटिंग के लिए रूटिंग स्पेस प्रदान करता है।उन्नत फाइबर ब्रश तकनीक का उपयोग करना, यह स्लिप रिंग ब्रश बंडल प्रति कई संपर्क बिंदुओं, कम संपर्क बल, और न्यूनतम पहनने दर के साथ बेहतर प्रदर्शन प्रदान करता है।
प्रमुख विशेषताएं
- 50 मिमी के माध्यम से छेद डिजाइन
- कॉम्पैक्ट 119 मिमी बाहरी व्यास
- मॉड्यूलर विन्यास विकल्प
- 20-50 एम्पियर सर्किट तक संभालता है
- 300 आरपीएम तक की गति से लगातार काम करता है
- कठोर वातावरण के लिए इस्पात बीयरिंग और मशीनीकृत शाफ्ट/होल्डिंग
- मानक कॉलर माउंटिंग (फ्लैंज वैकल्पिक)
- कई लीड आउटपुट विकल्प उपलब्ध
- मानक चांदी के चांदी के छल्ले (सोने के विकल्प)
- सुरक्षा के लिए सील इकाई
- निरंतर 360° घूर्णन की क्षमता
तकनीकी विनिर्देश
| पैरामीटर | विनिर्देश |
|---|---|
| सर्किट | 1-24 सर्किट |
| परिचालन गति | 0-300 आरपीएम |
| कार्य तापमान | -10°C से +50°C |
| कार्यशील आर्द्रता | 60% आरएच या उससे अधिक |
| विद्युत विनिर्देश | |
| वोल्टेज रेटिंग | 380VAC/DC या उससे अधिक |
| वर्तमान रेटिंग | 2A/5A/10A/15A प्रति सर्किट |
| डायलेक्ट्रिक शक्ति | प्रत्येक सर्किट के बीच ≥200V@50Hz |
| इन्सुलेशन प्रतिरोध | 50MΩ@ 500VDC |
| विद्युत शोर | 30mΩ मिनट |
| यांत्रिक विनिर्देश | |
| संपर्क सामग्री | कीमती धातु |
| सीसा के तार की लंबाई | मानक 300 मिमी (11.811 इंच) |
| आवास सामग्री | एल्यूमीनियम मिश्र धातु |
| मोर्टार | ≤9.25 g*m (संदर्भ मूल्य) |
| सुरक्षा | IP50 |
प्रदर्शन लाभ
- नियंत्रण और डेटा संकेतों का कुशल हस्तांतरण
- फाइबर ब्रश तकनीक बिना रखरखाव के काम करने की अनुमति देती है (कोई स्नेहन आवश्यक नहीं है)
- मॉड्यूलर डिजाइन मानक विनिर्माण तकनीकों के माध्यम से अनुकूलन की अनुमति देता है
- विशिष्ट अनुप्रयोग आवश्यकताओं के लिए उपलब्ध कस्टम विन्यास
विशिष्ट अनुप्रयोग
- पैकेजिंग और पैकेजिंग मशीनरी
- अर्धचालक हैंडलिंग सिस्टम
- औद्योगिक स्वचालन उपकरण
- प्रदर्शनी प्रदर्शन मशीनरी
- चिकित्सा निदान उपकरण
- रोटरी इंडेक्स टेबल
- प्रक्रिया नियंत्रण प्रणाली
- आपातकालीन प्रकाश व्यवस्थाएं
- रोबोटिक्स और पैलेटिंग मशीनें
- भारी उपकरणों के बुर्ज और केबल रील
निर्माता की जानकारी
- 12,000+ वर्ग मीटर की उत्पादन सुविधा
- 500+ कुशल कर्मचारी
- राष्ट्रीय उच्च एवं नई प्रौद्योगिकी उद्यम के रूप में मान्यता प्राप्त
- 69 प्रौद्योगिकी पेटेंट धारक
- अग्रणी औद्योगिक कंपनियों के साथ वैश्विक साझेदारी
- 10कई उद्योगों में 1000 से अधिक सफल डिजाइन
- 1996 में 20+ वर्षों के अनुसंधान एवं विकास अनुभव के साथ स्थापित
- कस्टम इंजीनियरिंग समाधान उपलब्ध
- मानक उत्पादों पर त्वरित वितरण
अक्सर पूछे जाने वाले प्रश्न
स्लिप रिंग क्या है?
एक स्लिप रिंग एक विद्युत यांत्रिक उपकरण है जो स्थिर और घूर्णन संरचनाओं के बीच शक्ति और विद्युत संकेतों के संचरण को सक्षम करता है।यह घूर्णी प्रणालियों में लटकती तारों की आवश्यकता को समाप्त करता है, यांत्रिक प्रदर्शन में सुधार और संचालन को सरल बनाना।
आप किस प्रकार के स्लिप रिंग प्रदान करते हैं?
- विद्युत स्लिप रिंग (कैप्सूल, पार-बोअर, लघु)
- सिग्नल स्लिप रिंग (यूएसबी, फाइबर ऑप्टिक, उच्च आवृत्ति)
- न्युमेटिक/हाइड्रोलिक रोटरी यूनियन
- कस्टम इंजीनियर समाधान
- बड़े पैमाने पर उत्पादन के मॉडल
मैं सही स्लिप रिंग कैसे चुनूं?
चयन के लिए आपके अनुप्रयोग के परिचालन मापदंडों के बारे में विवरण की आवश्यकता होती है जिसमें सर्किट की संख्या, वोल्टेज/वर्तमान आवश्यकताएं, परिचालन गति और माउंट कॉन्फ़िगरेशन शामिल हैं।हमारी इंजीनियरिंग टीम उचित चयन या कस्टम डिजाइन के साथ सहायता कर सकते हैं.
क्या आप कस्टम स्लिप रिंग समाधान प्रदान करते हैं?
हां, हमारी इंजीनियरिंग टीम आपकी विशिष्ट आवश्यकताओं के अनुरूप कस्टम समाधान विकसित कर सकती है। हम विशेष अनुप्रयोगों के लिए निःशुल्क परामर्श और डिजाइन सेवाएं प्रदान करते हैं।
