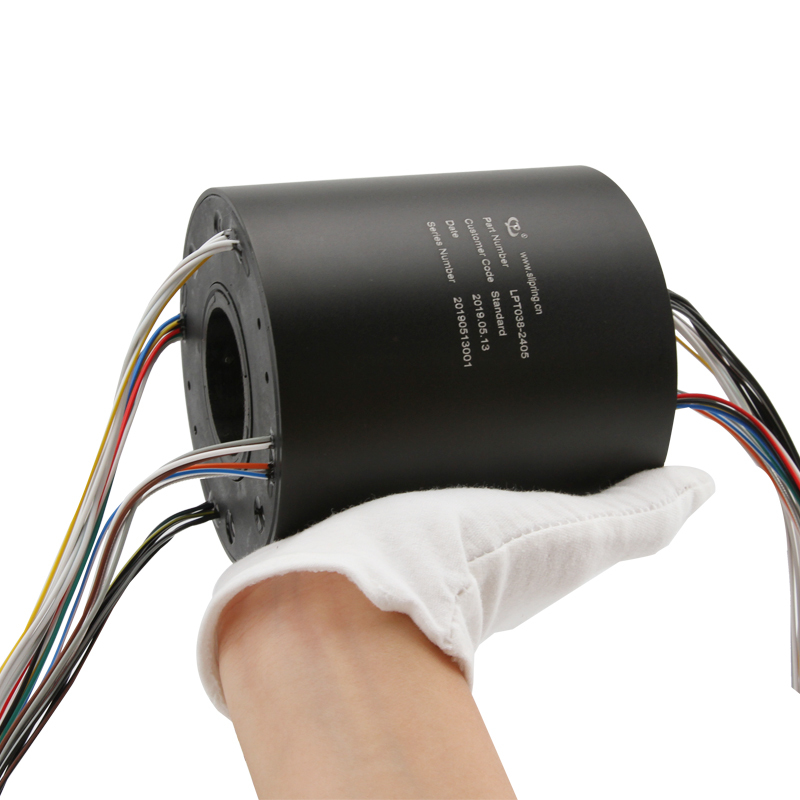

24 सर्किट 5A थ्रू होल स्लिप रिंग, 38.1 मिमी बोर के साथ
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| सर्किट | 24 | वर्तमान रेटिंग | 5A |
|---|---|---|---|
| छेद व्यास | 38.1 मिमी | घूर्णन गति | 0-300 आरपीएम |
| वोल्टेज | 240VAC/डीसी | ढांकता हुआ ताकत | 1000VAC@50Hz |
| इन्सुलेशन प्रतिरोध | ≥500MΩ@500VDC | गतिशील संपर्क प्रतिरोध | 1mΩ न्यूनतम |
| संपर्क सामग्री | इंजीनियरिंग प्लास्टिक | घर निर्माण की सामग्री | एल्यूमीनियम |
| टॉर्कः | ≤0.1nm/6 सर्किट, +0.03nm/6 सर्किट | तार का प्रकार | टेफ्लॉन या अन्य |
| तार की लंबाई | रोटर/स्टेटर: 300 मिमी | तापमान सीमा | औद्योगिक: -20 ℃ ~+60 ℃ सैन्य: -50 ℃ ~+80 ℃ |
| संरक्षण ग्रेड | IP50 | ||
| प्रमुखता देना | 5A छेद के माध्यम से स्लिप रिंग,38.1 मिमी बोर स्लिप रिंग,24 सर्किट स्लिप रिंग |
||
उत्पाद विवरण
विद्युत खोखले शाफ्ट, 360° घूर्णन शक्ति बोर आकार 38.1 मिमी 24 सर्किट 5 ए, बोर स्लिप रिंग के माध्यम से
उत्पाद विशेषताएं
| विशेषता | मूल्य |
|---|---|
| प्रकार | इलेक्ट्रॉनिक सामान |
| सर्किट | 24 |
| वर्तमान रेटिंग | 5A |
| छेद का व्यास | 38.1 मिमी |
उत्पाद का वर्णन
केवल अलीबाबा में मोलभाव मूल्य
संक्षिप्त परिचय
एलपीटी श्रृंखला पार-बोरो स्लिप रिंग हैं (मध्य छेद ड्राइव शाफ्ट, गैस-तरल मार्ग से गुजर सकता है; यह उच्च आवृत्ति, फाइबर, एन्कोडर, वेवगाइड,गैस और तरल और अन्य जोड़ों)उन्नत फाइबर ब्रश का उपयोग बेहद कम घर्षण के तहत विश्वसनीय संपर्क सुनिश्चित करता है। केंद्र छेद 0 से 1000 मिमी तक उपलब्ध है। वर्तमान mA से 5000 एम्पर्स तक है।वोल्टेज 10000 वोल्ट तक हो सकता है, जो विभिन्न संचरण आवश्यकताओं को पूरी तरह से पूरा कर सकता है।
विशेषताएं
- एनालॉग और डिजिटल सिग्नल प्रसारित करें
- शक्ति और संकेत मिश्रित रूप से प्रेषित होते हैं, और संकेत श्रेणियां निम्नलिखित हैंः
- ईथरनेटः दर (10Mbps/100Mbps/1000Mbps)
- औद्योगिक ईथरनेटः ईथरनेट, ईथरकैट, प्रोफाइननेट, पावरलिंक, सर्कोस III/आईपी आदि।
- एचडी वीडियो: एसडीआई, एलवीडीएस आदि।
- सीरियल संचार: RS232, RS485, RS422, आदि
- यूनिवर्सल सीरियल बसः यूएसबी2.0
- औद्योगिक फील्डबस: CANBus, ProfiBus, InterBus, CC-Link, DeviceNet आदि
- सेंसर सिग्नलः थर्मल प्रतिरोध, थर्मोकपल, तनाव गेज आदि।
- लंबी सेवा जीवन, रखरखाव मुक्त
- स्थापित करने में आसान
मुख्य अनुप्रयोग
औद्योगिक स्वचालन उपकरण, चिकित्सा उपकरण, पवन ऊर्जा उपकरण, परीक्षण उपकरण, प्रदर्शनी/प्रदर्शन उपकरण, रोबोट, टर्नटेबल उपकरण, मनोरंजन उपकरण, उच्च गति रेलवे उपकरण,पैकेजिंग मशीनरीजहाजों का अपतटीय उपकरण, निर्माण मशीनरी।
तकनीकी विनिर्देश
| विद्युत एवं इलेक्ट्रॉनिक्स | मैकेनिकल | पर्यावरण |
|---|---|---|
| सर्किटों की संख्याः 06/12/18/24 | घूर्णन गतिः 0-300 आरपीएम | तापमानः औद्योगिकः -20°C~+60°C सैन्यः -50°C~+80°C |
| वर्तमानः 5A ((सिग्नल) / 10A / 15A | संपर्क सामग्रीः इंजीनियरिंग प्लास्टिक | आर्द्रताः 60% आरएच या उससे अधिक |
| वोल्टेजः 240VAC/DC | आवास सामग्रीः एल्यूमीनियम | सुरक्षा ग्रेडः IP50 |
| डायलेक्ट्रिक शक्तिः 1000VAC@50Hz | टोक़ः ≤0.1N.m/6 सर्किट, +0.03N.m/6 सर्किट | |
| इन्सुलेशन प्रतिरोधः ≥500MΩ@500VDC | तार का प्रकार: टेफ्लॉन या अन्य | जीवन काल: 10 मिलियन (अनुकूलित) |
| गतिशील संपर्क प्रतिरोधः 1mΩ min. | तार की लंबाईः रोटर/स्टेटर:300 मिमी |
तार रंग कोड
उत्पाद की रूपरेखा
हमारे फायदे
- 12,000 वर्ग मीटर से अधिक के एक बड़े संयंत्र और 500 से अधिक कर्मचारियों के साथ।
- कंपनी को "राष्ट्रीय उच्च और नई प्रौद्योगिकी" का खिताब दिया गया है और उसने 69 पेटेंट प्राप्त किए हैं।
- विश्व भर में विश्व प्रसिद्ध उद्यमों और एजेंटों के साथ दीर्घकालिक सहयोग।
- 10,000 से अधिक डिजाइनों के साथ नागरिक, सैन्य, वाणिज्यिक और औद्योगिक अनुप्रयोगों में सफलता के साथ।
- 1996 में स्थापित, 20 से अधिक वर्षों के उत्पादन और आर एंड डी अनुभव के साथ।
- निःशुल्क कस्टम स्लिप रिंग समाधान प्रदान करना, जो विभिन्न प्रकार के उपकरणों के लिए उपयुक्त हो सकते हैं
- शीघ्र वितरण
अक्सर पूछे जाने वाले प्रश्न
हम उच्च गुणवत्ता वाले स्लिपरों के विकास, डिजाइन और निर्माण पर ध्यान केंद्रित करते हैं और घूर्णी प्रणालियों के लिए विभिन्न समाधान प्रदान करते हैं।
एक स्लिप रिंग एक विद्युत यांत्रिक उपकरण है जो स्थिर संरचना से घूर्णी संरचना में शक्ति और विद्युत संकेतों के संचरण की अनुमति देता है।एक स्लिप रिंग का उपयोग किसी भी विद्युत यांत्रिक प्रणाली में किया जा सकता है जिसमें शक्ति या संकेतों को प्रसारित करते समय घूर्णन की आवश्यकता होती हैयह यांत्रिक प्रदर्शन में सुधार कर सकता है, सिस्टम संचालन को सरल बना सकता है और चलती जोड़ों से लटकने वाले क्षतिग्रस्त तारों को समाप्त कर सकता है।
- विद्युत स्लिप रिंग (कैप्सूल स्लिप रिंग, पार-छेद स्लिप रिंग, लघु स्लिप रिंग, आदि)
- सिग्नल स्लिप रिंग (USB2.0/USB3.0 स्लिप रिंग, फाइबर ऑप्टिक रोटरी ज्वाइंट, हाई फ्रीक्वेंसी स्लिप रिंग आदि)
- वायवीय/हाइड्रोलिक रोटरी यूनियन
- कस्टम स्लिप रिंग
- बड़ी मात्रा में श्रृंखला
4मैं स्लिप रिंग कैसे चुनूं?
एक स्लिप रिंग समाधान के उचित चयन के लिए आपके आवेदन के परिचालन मापदंडों के बारे में विवरण की आवश्यकता होती है जिसमें कुल सर्किट, प्रति सर्किट वोल्टेज और एम्पियर, परिचालन गति और माउंटिंग प्रकार शामिल हैं।यदि आप आश्वस्त हैं कि एक कस्टम / संशोधित समाधान की सबसे अधिक संभावना की आवश्यकता है या अपने चयन में सहायता की आवश्यकता है, हमसे संपर्क करें आरंभ करने के लिए.
हां, यदि आप आश्वस्त हैं कि एक कस्टम / संशोधित समाधान की आवश्यकता है या आपके चयन में सहायता की आवश्यकता है, तो हमसे संपर्क करें।हमारे इंजीनियर आपकी आवश्यकताओं के लिए सही समाधान लेकर आएंगे।.
