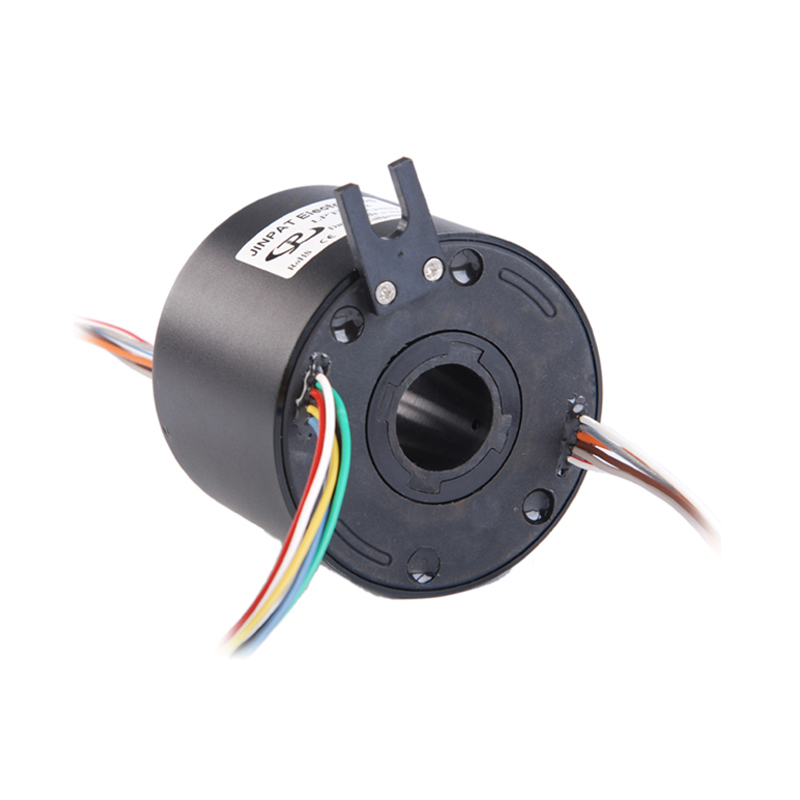

70 मिमी थ्रू बोर स्लिप रिंग 6 सर्किट 10A प्रति रिंग
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| छेद का आकार | 70 मिमी | सर्किटों की संख्या | 6 सर्किट |
|---|---|---|---|
| प्रति सर्किट वर्तमान | 10:00 पूर्वाह्न | संचालन गति | 0-400 आरपीएम |
| कार्य तापमान | -20 ℃ से + 60 ℃ | कार्य आर्द्रता | 60% आरएच या उच्चतर |
| वोल्टेज रेटिंग | 380V एसी/डीसी या उच्चतर | ढांकता हुआ ताकत | ≥800V @50 हर्ट्ज |
| इन्सुलेशन प्रतिरोध | 50m @ @500VDC | बिजली का शोर | ≤30mΩ |
| संपर्क सामग्री | बहुमूल्य धातु | लीड तार की लंबाई | 300 मिमी |
| घर निर्माण की सामग्री | एल्यूमीनियम मिश्र धातु | संरक्षण वर्ग | IP44 या उच्चतर |
| टॉर्कः | ≤9.25 g*m | ||
| प्रमुखता देना | 70 मिमी थ्रू बोर स्लिप रिंग,6 सर्किट स्लिप रिंग 10A,थ्रू होल स्लिप रिंग 10A |
||
उत्पाद विवरण
थ्रू बोर स्लिप रिंग - 15A 38mm 6 सर्किट विद बोर
उत्पाद विशेषताएँ
| प्रकार | इलेक्ट्रॉनिक एक्सेसरीज़ |
| मॉडल | थ्रू होल स्लिप रिंग |
| छेद का आकार | 70 मिमी |
| सर्किट की संख्या | 6 सर्किट (प्रति रिंग करंट या रूटिंग सिग्नल 10A) |
| टॉर्क | 9.25 ग्राम*मीटर से छोटा (संदर्भ के लिए) |
उत्पाद अवलोकन
यह उच्च-प्रदर्शन थ्रू बोर स्लिप रिंग हाइड्रोलिक्स, न्यूमेटिक्स, या संकेंद्रित शाफ्ट माउंटिंग के लिए रूटिंग स्पेस के लिए 70 मिमी के निर्बाध बोर की सुविधा देता है। उन्नत फाइबर ब्रश तकनीक का उपयोग करते हुए, यह कम संपर्क बल और पहनने की दर के साथ प्रति ब्रश बंडल में कई संपर्क बिंदु प्रदान करता है।
मुख्य विनिर्देश
| सर्किट | 6 सर्किट (1-24 सर्किट मॉड्यूल वैकल्पिक) |
| ऑपरेटिंग स्पीड | 0-400 आरपीएम |
| कार्य तापमान | -20℃ से +60℃ |
| कार्यकारी आर्द्रता | 60% RH या उच्चतर |
| वोल्टेज रेटिंग | 380V AC/DC या उच्चतर |
| वर्तमान रेटिंग | प्रति सर्किट 10A (2A/5A/15A वैकल्पिक) |
| ढांकता हुआ शक्ति | प्रत्येक सर्किट के बीच ≥800V@50Hz |
| इन्सुलेशन प्रतिरोध | 50MΩ@ 500VDC |
| विद्युत शोर | ≤30mΩ मिन |
| संपर्क सामग्री | कीमती धातु |
| लीड वायर की लंबाई | मानक 300 मिमी (11.811 इंच) |
| आवास सामग्री | एल्यूमीनियम मिश्र धातु |
| सुरक्षा | IP44 या उच्चतर |
मुख्य विशेषताएँ
- 70 मिमी थ्रू-बोर डिज़ाइन
- कॉम्पैक्ट 135 मिमी बाहरी व्यास
- लचीले सर्किट कॉन्फ़िगरेशन के साथ मॉड्यूलर डिज़ाइन
- 20-50 एम्पीयर तक के सर्किट का समर्थन करता है
- 400 आरपीएम तक की गति पर निरंतर संचालन
- कठोर वातावरण के लिए स्टील बेयरिंग और मशीनीकृत शाफ्ट
- वैकल्पिक फ्लैंज माउंटिंग के साथ मानक कॉलर माउंटिंग
- एकाधिक लीड एग्जिट विकल्प उपलब्ध हैं
- मानक सिल्वर प्लेटेड रिंग (गोल्ड प्लेटेड वैकल्पिक)
- सुरक्षा के लिए सीलबंद इकाई
तकनीकी लाभ
- डेटा बस प्रोटोकॉल के साथ संगत
- बिना किसी स्नेहन के लंबे समय तक रखरखाव-मुक्त जीवनकाल
- बिजली, सिग्नल और तरल पदार्थ के संचरण के लिए 360° निरंतर घुमाव
- विशिष्ट पर्यावरणीय परिस्थितियों के लिए अनुकूलन योग्य
- विश्वसनीय संचालन के लिए फाइबर ब्रश तकनीक
- लचीले कॉन्फ़िगरेशन के लिए मॉड्यूलर डिज़ाइन
निर्माता की जानकारी
JINPAT इलेक्ट्रॉनिक्स उच्च गुणवत्ता वाले स्लिप रिंग समाधान में विशेषज्ञता प्राप्त है:
- 500+ कर्मचारियों के साथ 12,000 वर्ग मीटर का उत्पादन सुविधा
- 69 पेटेंट के साथ राष्ट्रीय उच्च और नई प्रौद्योगिकी प्रमाणन
- 1996 से 20+ वर्षों का अनुसंधान एवं विकास और उत्पादन अनुभव
- सिविल, सैन्य, वाणिज्यिक अनुप्रयोगों के लिए 10,000+ सफल डिज़ाइन
- प्रमुख उद्यमों के साथ वैश्विक साझेदारी
अक्सर पूछे जाने वाले प्रश्न
स्लिप रिंग क्या है?
एक स्लिप रिंग एक इलेक्ट्रोमैकेनिकल डिवाइस है जो स्थिर से घूर्णन संरचनाओं में बिजली और विद्युत संकेतों के संचरण की अनुमति देता है, यांत्रिक प्रदर्शन में सुधार करता है और लटकते तारों को समाप्त करता है।
कौन से स्लिप रिंग प्रकार उपलब्ध हैं?
हम विद्युत स्लिप रिंग, सिग्नल स्लिप रिंग, वायवीय/हाइड्रोलिक रोटरी यूनियन और विभिन्न अनुप्रयोगों के लिए कस्टम समाधान प्रदान करते हैं।
क्या आप कस्टम समाधान प्रदान करते हैं?
हाँ, हमारी इंजीनियरिंग टीम सर्किट, वोल्टेज, गति और माउंटिंग के लिए आपकी विशिष्ट आवश्यकताओं के आधार पर अनुकूलित स्लिप रिंग समाधान विकसित कर सकती है।
