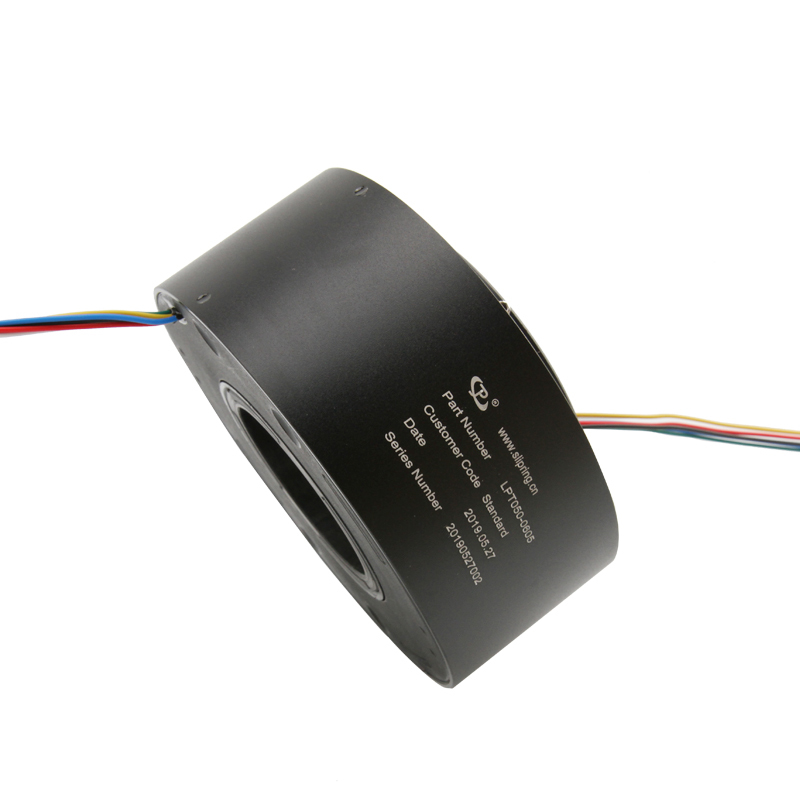

50 मिमी बोर स्लिप रिंग 6 सर्किट 5 ए 300 आरपीएम

  • 50mm Through Bore Slip Ring 6 Circuits 5A 300rpm
उत्पत्ति के प्लेस चीन
ब्रांड नाम JINPAT
प्रमाणन ISO/CE/RoHS/UL
मॉडल संख्या LPT050-0605
न्यूनतम आदेश मात्रा 10PCS
मूल्य negotiable
उत्पाद विवरण
छिद्र का आकार 50 मिमी संचालन गति 0-300 आरपीएम
सर्किटों की संख्या 6/12/18/24 वर्तमान रेटिंग 5A प्रति सर्किट
वोल्टेज रेटिंग 380VAC/DC या उच्चतर ढांकता हुआ ताकत 1000VAC@50Hz
इन्सुलेशन प्रतिरोध ≥500MΩ@500VDC गतिशील संपर्क प्रतिरोध 1mΩ न्यूनतम
संपर्क सामग्री इंजीनियरिंग प्लास्टिक घर निर्माण की सामग्री एल्यूमीनियम
टॉर्कः ≤0.1nm/6 सर्किट, +0.03nm/6 सर्किट तार का प्रकार टेफ्लॉन या अन्य
तार की लंबाई रोटर/स्टेटर: 300 मिमी तापमान सीमा औद्योगिक: -20 ℃ ~+60 ℃ सैन्य: -50 ℃ ~+80 ℃
संरक्षण ग्रेड IP50
प्रमुखता देना

50 मिमी के माध्यम से बोर स्लिप रिंग

,

6 सर्किट स्लिप रिंग 5A

,

गारंटी के साथ 300 आरपीएम स्लिप रिंग
उत्पाद विवरण
एलपीटी के माध्यम से बोर स्लिप रिंग - 50 मिमी बोर आकार, 6 सर्किट, 5 ए
केवल अलीबाबा में मोलभाव मूल्य
50 मिमी बोर स्लिप रिंग 6 सर्किट 5 ए 300 आरपीएम 0
उत्पाद का अवलोकन

एलपीटी सीरीज के थ्रू-बोर स्लिप रिंग में एक केंद्र छेद होता है जो ड्राइव शाफ्ट, गैस-तरल मार्गों को समायोजित कर सकता है, और उच्च आवृत्ति, फाइबर, एन्कोडर, वेवगाइड, गैस और तरल जोड़ों को एकीकृत कर सकता है।उन्नत फाइबर ब्रश तकनीक का उपयोग न्यूनतम घर्षण के साथ विश्वसनीय संपर्क सुनिश्चित करता है0 से 1000 मिमी तक के केंद्र छेद, mA से 5000A तक के वर्तमान रेटिंग और विभिन्न ट्रांसमिशन आवश्यकताओं को पूरा करने के लिए 10000V तक के वोल्टेज के साथ उपलब्ध है।

प्रमुख विशेषताएं
  • एनालॉग और डिजिटल सिग्नल दोनों प्रसारित करता है
  • शक्ति और संकेतों का मिश्रित संचरण जिसमें शामिल हैंः
    • ईथरनेट (10Mbps/100Mbps/1000Mbps)
    • औद्योगिक ईथरनेट (ईथरनेट, ईथरकैट, प्रोफाइननेट, पावरलिंक, सर्कोस III/आईपी)
    • HD वीडियो (SDI, LVDS)
    • सीरियल संचार (RS232, RS485, RS422)
    • यूएसबी 20
    • औद्योगिक फील्डबस (CANBus, ProfiBus, InterBus, CC-Link, DeviceNet)
    • सेंसर सिग्नल (तापीय प्रतिरोध, थर्मोकपल, तनाव गेज)
  • रखरखाव मुक्त संचालन के साथ लंबी सेवा जीवन
  • आसान स्थापना प्रक्रिया
तकनीकी विनिर्देश
विद्युत एवं इलेक्ट्रॉनिक्स
सर्किटों की संख्या06/12/18/24
वर्तमान5A (सिग्नल) / 10A / 15A
वोल्टेज240VAC/DC
डायलेक्ट्रिक शक्ति1000VAC@50Hz
इन्सुलेशन प्रतिरोध≥500MΩ@500VDC
गतिशील संपर्क प्रतिरोध1mΩ मिनट.
मैकेनिकल
घूर्णन गति0-300 आरपीएम
संपर्क सामग्रीइंजीनियरिंग प्लास्टिक
आवास सामग्रीएल्यूमीनियम
मोर्टार≤0.1N.m/6 सर्किट, +0.03N.m/6 सर्किट
तार का प्रकारटेफ्लॉन या अन्य
तार की लंबाईरोटर/स्टेटरः 300 मिमी
पर्यावरण
तापमानऔद्योगिकः -20°C~+60°C
सैन्य: -50°C~+80°C
आर्द्रता60% आरएच या उससे अधिक
सुरक्षा स्तरIP50
जीवन काल10 मिलियन (अनुकूलित)
उत्पाद की रूपरेखा
50 मिमी बोर स्लिप रिंग 6 सर्किट 5 ए 300 आरपीएम 1
तार रंग कोड
50 मिमी बोर स्लिप रिंग 6 सर्किट 5 ए 300 आरपीएम 2
आवेदन

औद्योगिक स्वचालन उपकरण, चिकित्सा उपकरण, पवन ऊर्जा उपकरण, परीक्षण उपकरण, प्रदर्शनी/प्रदर्शन उपकरण, रोबोट, टर्नटेबल उपकरण, मनोरंजन उपकरण, उच्च गति रेलवे उपकरण,पैकेजिंग मशीनरी, जहाजों का अपतटीय उपकरण, निर्माण मशीनरी

कंपनी के फायदे
  • 12500 से अधिक कर्मचारियों के साथ,000 वर्ग मीटर की सुविधा
  • 69 पेटेंटों के साथ "राष्ट्रीय उच्च और नई प्रौद्योगिकी" कंपनी के रूप में मान्यता प्राप्त
  • वैश्विक उद्यमों के साथ दीर्घकालिक साझेदारी
  • 10नागरिक, सैन्य, वाणिज्यिक और औद्योगिक अनुप्रयोगों के लिए,000+ सफल डिजाइन
  • 1996 में स्थापित 20+ वर्षों के उत्पादन और अनुसंधान एवं विकास अनुभव के साथ
  • विभिन्न उपकरण आवश्यकताओं के लिए निःशुल्क कस्टम स्लिप रिंग समाधान
  • तेजी से वितरण समय
जिनपत इलेक्ट्रॉनिक्स में आपका स्वागत है
अक्सर पूछे जाने वाले प्रश्न
हम क्या करते हैं?

हम उच्च गुणवत्ता वाले स्लिपरों के विकास, डिजाइन और निर्माण पर ध्यान केंद्रित करते हैं और घूर्णी प्रणालियों के लिए विभिन्न समाधान प्रदान करते हैं।

स्लिप रिंग क्या है?

एक स्लिप रिंग एक विद्युत यांत्रिक उपकरण है जो स्थिर संरचना से घूर्णी संरचना में शक्ति और विद्युत संकेतों के संचरण की अनुमति देता है। यह यांत्रिक प्रदर्शन में सुधार करता है,प्रणाली के संचालन को सरल बनाता है और चलती जोड़ों से लटकने वाले क्षतिग्रस्त तारों को समाप्त करता है.

हम किस प्रकार के स्लिप रिंग प्रदान करते हैं?
  • विद्युत स्लिप रिंग (कैप्सूल स्लिप रिंग, पार-छेद स्लिप रिंग, लघु स्लिप रिंग)
  • सिग्नल स्लिप रिंग (USB2.0/USB3.0 स्लिप रिंग, फाइबर ऑप्टिक रोटरी ज्वाइंट, हाई फ्रीक्वेंसी स्लिप रिंग)
  • वायवीय/हाइड्रोलिक रोटरी यूनियन
  • कस्टम स्लिप रिंग
  • बड़ी मात्रा में श्रृंखला
मैं स्लिप रिंग कैसे चुनूं?

चयन के लिए आपके अनुप्रयोग के परिचालन मापदंडों के बारे में विवरण की आवश्यकता होती है जिसमें कुल सर्किट, प्रति सर्किट वोल्टेज और एम्पियर, ऑपरेटिंग गति और माउंटिंग प्रकार शामिल हैं।अनुकूलित/परिवर्तित समाधानों के लिए सहायता के लिए हमसे संपर्क करें.

क्या आप कस्टम स्लिप रिंग प्रदान करते हैं?

हाँ, हमारे इंजीनियर आपकी आवश्यकताओं के लिए सही समाधान विकसित करेंगे। कस्टम आवश्यकताओं के साथ शुरू करने के लिए हमसे संपर्क करें।
