6 सर्किट थ्रू होल स्लिप रिंग 25.4 मिमी 10A 380VAC
उत्पाद विवरण
| सर्किट संख्या | 6 | वर्तमान रेटिंग | 10:00 पूर्वाह्न |
|---|---|---|---|
| वोल्टेज | 380VAC | काम करने की गति | 0 ~ 300 आरपीएम |
| कार्य तापमान | -20~+60℃ | छेद व्यास | 25.4 मिमी |
| ढांकता हुआ ताकत | सर्किट के बीच 1000V@50Hz | इन्सुलेशन | 500एमΩ @ 500 वीडीसी |
| बिजली का शोर | ≤70mΩ | संपर्क सामग्री | बहुमूल्य धातु |
| घर निर्माण की सामग्री | एल्यूमीनियम मिश्र धातु | तार का आकार | AWG17# टिन प्लेटेड टेफ्लॉन उल |
| तार की लंबाई | 300 मिमी (रोटर), 300 मिमी (स्टेटर) | नमी | ≤60% आरएच |
| संरक्षण ग्रेड | IP50 | ||
| प्रमुखता देना | 6 सर्किट थ्रू होल स्लिप रिंग,25.4 मिमी स्लिप रिंग 10A,380VAC थ्रू होल स्लिप रिंग |
||
उत्पाद विवरण
मानक थ्रू होल स्लिप रिंग - 25.4 मिमी होल साइज़, 6 सर्किट, 10A, 240V
उत्पाद विशेषताएँ
| प्रकार | इलेक्ट्रॉनिक एक्सेसरीज़ |
| सर्किट संख्या | 6 |
| वर्तमान रेटिंग | 10A |
| वोल्टेज | 380VAC |
| कार्य गति | 0~300 rpm |
| कार्य तापमान | -20~+60℃ |
| होल डायमीटर | 25.4mm |
उत्पाद विवरण
केवल अलीबाबा में सौदा मूल्य
LPT श्रृंखला थ्रू-बोर स्लिप रिंग हैं (सेंटर होल ड्राइव शाफ्ट, गैस-लिक्विड पैसेज से गुजर सकता है; यह उच्च आवृत्ति, फाइबर, एन्कोडर, वेवगाइड, गैस और लिक्विड और अन्य जोड़ों को भी एकीकृत कर सकता है)। उन्नत फाइबर ब्रश का उपयोग बेहद कम घर्षण के तहत विश्वसनीय संपर्क सुनिश्चित करता है। सेंटर होल 0 से 1000 मिमी तक उपलब्ध है। करंट mA से 5000 amps तक है। वोल्टेज 10000 वोल्ट तक हो सकता है, जो ट्रांसमिशन की विभिन्न आवश्यकताओं को पूरी तरह से पूरा कर सकता है।
मुख्य विशेषताएँ
- एनालॉग और डिजिटल सिग्नल ट्रांसमिट करें
- पावर और सिग्नल मिश्रित रूप से प्रेषित होते हैं, और सिग्नल श्रेणियां इस प्रकार हैं:
- ईथरनेट: दर (10Mbps/100Mbps/1000Mbps)
- औद्योगिक ईथरनेट: EtherNet, EtherCAT, ProfiNet, Powerlink, SercosIII/IP, आदि।
- HD वीडियो: SDI, LVDS, आदि।
- सीरियल संचार: RS232, RS485, RS422, आदि।
- यूनिवर्सल सीरियल बस: USB2.0
- औद्योगिक फील्डबस: CANBus, ProfiBus, InterBus, CC-Link, DeviceNet, आदि।
- सेंसर सिग्नल: थर्मल प्रतिरोध, थर्मोकपल, स्ट्रेन गेज, आदि।
- लंबा सेवा जीवन, रखरखाव-मुक्त
- स्थापित करने में आसान
मुख्य अनुप्रयोग
- औद्योगिक स्वचालन उपकरण
- चिकित्सा उपकरण
- पवन ऊर्जा उपकरण
- परीक्षण उपकरण
- प्रदर्शनी प्रदर्शन उपकरण
- रोबोट
- टर्नटेबल उपकरण
- मनोरंजन उपकरण
- हाई-स्पीड रेलवे उपकरण
- पैकेजिंग मशीनरी
- शिप ऑफशोर उपकरण
- निर्माण मशीनरी
तकनीकी विशिष्टताएँ
| सर्किट | 12 |
| वर्तमान रेटिंग | 5A |
| वोल्टेज | 380VAC |
| ढांकता हुआ शक्ति | सर्किट के बीच 1000V@50Hz |
| इन्सुलेशन | 500MΩ@500VDC |
| विद्युत शोर | ≤70mΩ |
| होल डायमीटर | 25.4 मिमी |
| कार्य गति | 0~300 RPM |
| संपर्क | कीमती धातु |
| आवास | एल्यूमीनियम मिश्र धातु |
| तार का आकार | AWG17# टिन प्लेटेड टेफ्लॉन UL |
| तार की लंबाई | 300mm (रोटर), 300mm (स्टेटर) |
| कार्य तापमान | -20~+60℃ |
| नमी | ≤60%RH |
| सुरक्षा ग्रेड | IP50 |

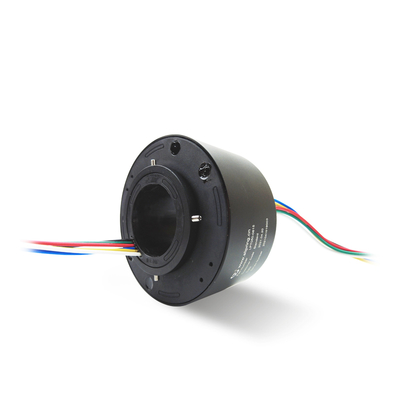

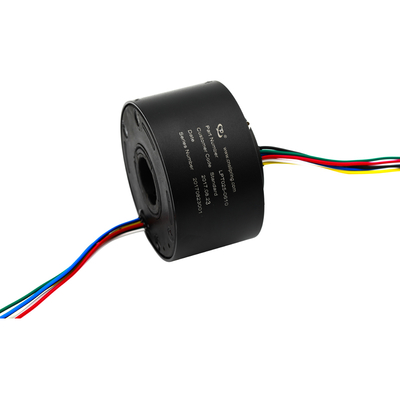

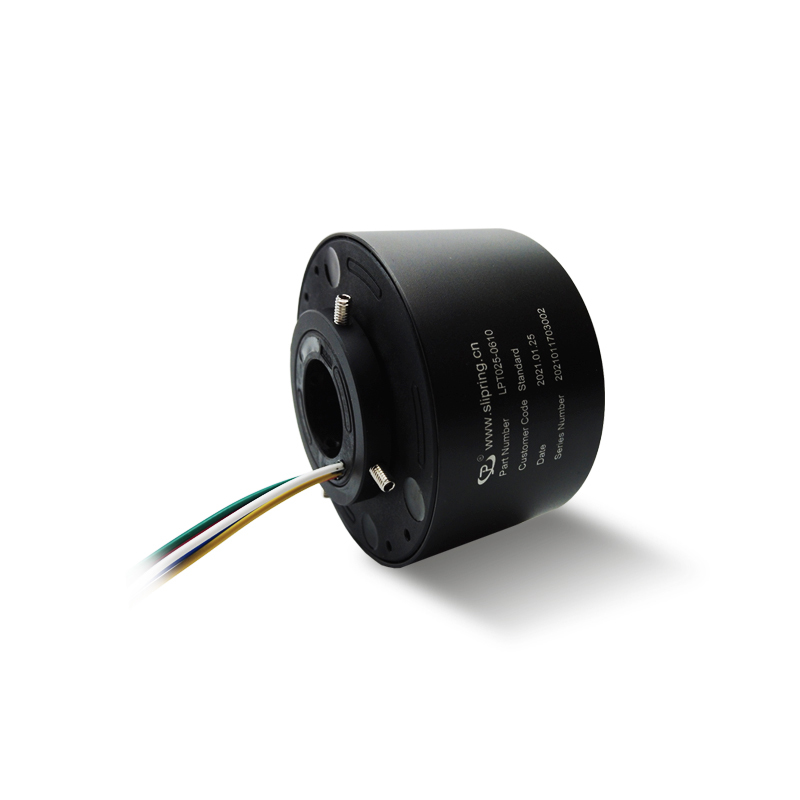

उत्पाद छवियाँ
कंपनी के लाभ
- 12,000 वर्ग मीटर से अधिक के एक बड़े संयंत्र और 500 से अधिक कर्मचारियों के साथ
- कंपनी को "राष्ट्रीय उच्च और नई प्रौद्योगिकी" का खिताब दिया गया है और उसने 69 पेटेंट प्राप्त किए हैं
- दुनिया भर में वैश्विक प्रसिद्ध उद्यमों और एजेंटों के साथ दीर्घकालिक सहयोग
- सिविल, सैन्य, वाणिज्यिक और औद्योगिक अनुप्रयोगों में सफलता के साथ 10,000 से अधिक डिज़ाइन के साथ
- 1996 में स्थापित, 20 से अधिक वर्षों के उत्पादन और अनुसंधान एवं विकास के अनुभव के साथ
- मुफ्त कस्टम स्लिप रिंग समाधान प्रदान करना, जो विभिन्न प्रकार के उपकरणों के लिए उपयुक्त हो सकता है
- तेज़ डिलीवरी
अक्सर पूछे जाने वाले प्रश्न
हम क्या करते हैं?
हम उच्च गुणवत्ता वाले स्लिप रिंग के विकास, डिजाइन, निर्माण पर ध्यान केंद्रित करते हैं, और घूर्णन प्रणालियों के लिए विभिन्न समाधान प्रदान करते हैं।
स्लिप रिंग क्या है?
एक स्लिप रिंग एक इलेक्ट्रोमैकेनिकल डिवाइस है जो एक स्थिर संरचना से एक घूर्णन संरचना में बिजली और विद्युत संकेतों के संचरण की अनुमति देता है। एक स्लिप रिंग का उपयोग किसी भी इलेक्ट्रोमैकेनिकल सिस्टम में किया जा सकता है जिसमें बिजली या सिग्नल संचारित करते समय रोटेशन की आवश्यकता होती है। यह यांत्रिक प्रदर्शन में सुधार कर सकता है, सिस्टम संचालन को सरल बना सकता है और जंगम जोड़ों से लटकते तार को नुकसान पहुंचा सकता है।
हम किस प्रकार के स्लिप रिंग प्रदान करते हैं?
- विद्युत स्लिप रिंग (कैप्सूल स्लिप रिंग, थ्रू-होल स्लिप रिंग, लघु स्लिप रिंग, आदि)
- सिग्नल स्लिप रिंग (USB2.0/USB3.0 स्लिप रिंग, फाइबर ऑप्टिक रोटरी जॉइंट, उच्च आवृत्ति स्लिप रिंग, आदि)
- वायवीय/हाइड्रोलिक रोटरी यूनियन
- कस्टम स्लिप रिंग
- बड़ी मात्रा श्रृंखला
मैं स्लिप रिंग कैसे चुनूं?
एक स्लिप रिंग समाधान का उचित चयन आपके एप्लिकेशन के ऑपरेटिंग पैरामीटरों के बारे में विवरण की आवश्यकता है जिसमें कुल सर्किट, प्रति सर्किट वोल्टेज और एम्पीयर, ऑपरेटिंग गति और माउंटिंग प्रकार शामिल हैं। यदि आपको विश्वास है कि एक कस्टम / संशोधित समाधान सबसे अधिक संभावना है या आपके चयन में सहायता की आवश्यकता है, तो आरंभ करने के लिए हमसे संपर्क करें।
क्या आप कस्टम स्लिप रिंग प्रदान करते हैं?
हाँ, यदि आपको विश्वास है कि एक कस्टम / संशोधित समाधान सबसे अधिक संभावना है या आपके चयन में सहायता की आवश्यकता है, तो आरंभ करने के लिए हमसे संपर्क करें। हमारे इंजीनियर आपकी आवश्यकताओं के लिए एकदम सही समाधान लेकर आएंगे।
