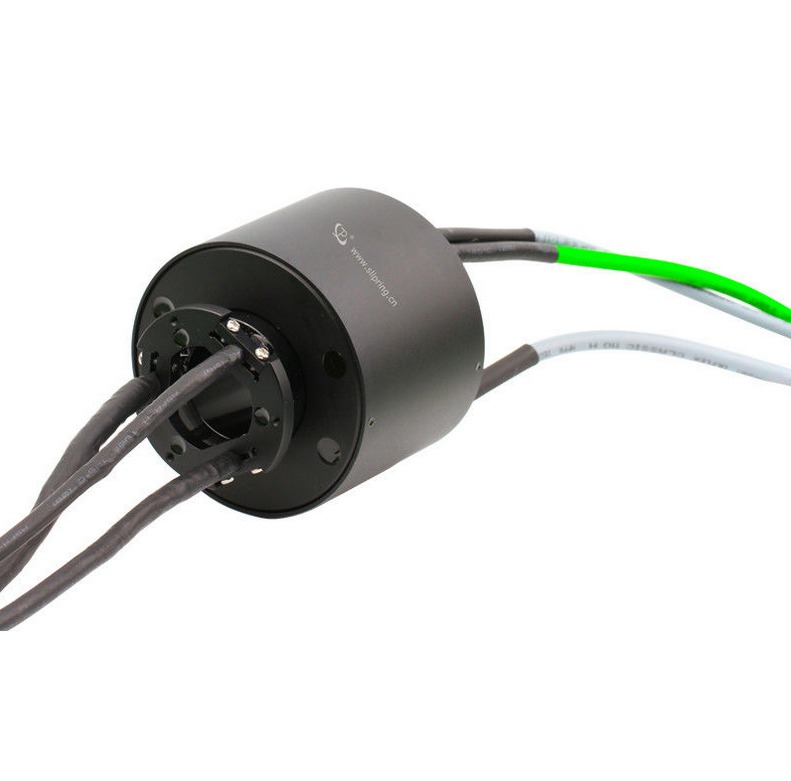

बिजली और सिग्नल के लिए 15 सर्किट थ्रू बोर ईथरनेट स्लिप रिंग
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| सर्किट | 15 सर्किट | संचालन गति | 0-300 आरपीएम |
|---|---|---|---|
| वोल्टेज रेटिंग | 380VAC/24VAC | बिजली का शोर | 70mΩ मिन |
| कार्यरत वोल्टेज | 380VAC/24VAC | ढांकता हुआ ताकत | ≥1000V@50Hz (वर्तमान), 300V@50Hz (सिग्नल) |
| इन्सुलेशन प्रतिरोध | 500m man | बोर के माध्यम से | Φ38.1 मिमी |
| संपर्क सामग्री | बहुमूल्य धातु | घर निर्माण की सामग्री | एल्यूमीनियम मिश्र धातु |
| तार की लंबाई | रोटर: 3000 मिमी, स्टेटर: 1000 मिमी | तापमान सीमा | -20 डिग्री सेल्सियस ~ + 60 डिग्री सेल्सियस |
| नमी | ≤60% आरएच | आईपी रेटिंग | IP50 |
| तार का आकार | LAPP 10019917 वायर/ LAPP 0028892 वायर सिमेंस वायर (6xv1840-2H10) | ||
| प्रमुखता देना | 15 सर्किट थ्रू बोर स्लिप रिंग,बिजली के लिए ईथरनेट स्लिप रिंग,थ्रू होल स्लिप रिंग सिग्नल |
||
उत्पाद विवरण
बोर ईथरनेट स्लिप रिंग के माध्यम से 15 सर्किट, वर्तमान और संकेत प्रसारित
उत्पाद विशेषताएं
| विशेषता | मूल्य |
|---|---|
| प्रकार | इलेक्ट्रॉनिक सामान |
| सर्किट | 15 सर्किट |
| परिचालन गति | 0-300 आरपीएम |
| वोल्टेज रेटिंग | 380VAC/24VAC |
| विद्युत शोर | 70mΩ मिनट |
उत्पाद का अवलोकन
केवल अलीबाबा में मोलभाव मूल्य
LPT038 श्रृंखला स्लिप रिंग कई चैनलों और वर्तमान विकल्पों के साथ एक मानक छेद के माध्यम से प्रवाहकीय स्लिप रिंग है।
- 360 डिग्री अनंत घूर्णन, शक्ति और संकेत के संकर संचरण को पूरा
- उन्नत फाइबर ब्रश तकनीक कम घर्षण, कम स्पर्श प्रतिरोध, घर्षण रहित मलबे और रखरखाव मुक्त संचालन सुनिश्चित करती है
- बाजार की मांग पर त्वरित प्रतिक्रिया के लिए परिपक्व प्रौद्योगिकी के साथ मानकीकृत, मॉड्यूलर डिजाइन
आवेदन
- प्रक्रिया नियंत्रण उपकरण
- आपातकालीन प्रकाश व्यवस्था, रोबोटिक्स, पैलेटिंग मशीनें
- भारी उपकरणों के टावर या केबल रील
- पैकेजिंग/पैकिंग मशीनरी
- चिकित्सा उपकरण
- रोटरी इंडेक्स टेबल
- अर्धचालक हैंडलिंग सिस्टम
- औद्योगिक मशीनरी
- प्रदर्शनी प्रदर्शन मशीनरी
- उच्च गति कैमरा
तकनीकी विनिर्देश
| सर्किट | 5 सर्किट × RS422 सिग्नल, 6 सर्किट × 5A, 4 सर्किट × ईथरनेट |
| कार्यरत वोल्टेज | 380VAC/24VAC |
| डायलेक्ट्रिक शक्ति | सर्किट के बीच ≥1000V@50Hz (वर्तमान), 300V@50Hz (संकेत) |
| इन्सुलेशन | 500MΩ@500VDC (वर्तमान), 100MΩ@300VDC (संकेत) |
| विद्युत शोर | ≤ 70mΩ (50rpm) |
| कार्य गति | 0~300 आरपीएम |
| बोर के माध्यम से | Φ38.1 मिमी |
| संपर्क | कीमती धातु |
| आवास | एल्यूमीनियम मिश्र धातु |
| तार का आकार | लैप 10019917 तार/लैप 0028892 तार सिमन्स तार (6XV1840-2AH10) |
| तार की लंबाई | रोटरः 3000 मिमी, स्टेटरः 1000 मिमी |
| तापमान | -20°C~+60°C |
| आर्द्रता | ≤ 60% आरएच |
| आईपी रेटिंग | IP50 |
प्रतिस्पर्धात्मक लाभ
- मांग वाले स्थान की बाधाओं में फिट होने के लिए कॉम्पैक्ट डिजाइन
- कम टोक़ सिस्टम टोक़ बजट को कम करता है
- शीघ्र वितरण
- लंबे परिचालन जीवनकाल
स्थापना के निर्देश
स्लिप रिंग बॉडी का उपयोग असर के लिए नहीं किया जाना चाहिए और तार को बाहरी खींचने की शक्ति के अधीन नहीं किया जाना चाहिए। स्थापना के दौरान, रोटर और स्टेटर को हार्ड वायर्ड नहीं किया जाना चाहिए।हम चार सेट शिकंजा के साथ घूर्णन शाफ्ट पर फिसलन अंगूठी तय करने की सलाह देते हैं, घुमाव-प्रूफ टुकड़ा डालने और हस्तक्षेप या टूटने से बचने के लिए तार को कंघी करना। स्लिप रिंग सटीक विद्युत घटक हैं - कठोर वातावरण में,सुरक्षा उपाय जोड़ें या अधिक सुरक्षा के साथ एक कस्टम-निर्मित स्लिप रिंग पर विचार करें.
कंपनी के फायदे
- 12500 से अधिक कर्मचारियों के साथ,000 वर्ग मीटर की सुविधा
- 69 पेटेंटों के साथ राष्ट्रीय उच्च एवं नई प्रौद्योगिकी पुरस्कार प्राप्तकर्ता
- वैश्विक उद्यमों और विश्वव्यापी एजेंटों के साथ दीर्घकालिक साझेदारी
- 10नागरिक, सैन्य, वाणिज्यिक और औद्योगिक अनुप्रयोगों के लिए,000+ सफल डिजाइन
- 1996 में स्थापित 20+ वर्षों के उत्पादन और अनुसंधान एवं विकास अनुभव के साथ
- विभिन्न उपकरण आवश्यकताओं के लिए निःशुल्क कस्टम स्लिप रिंग समाधान
- तेजी से वितरण की क्षमता
विशिष्ट अनुप्रयोग
कंपनी की जानकारी
अक्सर पूछे जाने वाले प्रश्न
1हम क्या करते हैं?
हम उच्च गुणवत्ता वाले स्लिप रिंग विकसित करने, डिजाइन करने और निर्माण करने पर ध्यान केंद्रित करते हैं, घूर्णन प्रणालियों के लिए विभिन्न समाधान प्रदान करते हैं।
2स्लिप रिंग क्या है?
एक स्लिप रिंग एक विद्युत यांत्रिक उपकरण है जो स्थिर संरचनाओं से घूर्णन संरचनाओं में शक्ति और विद्युत संकेतों के संचरण की अनुमति देता है। यह यांत्रिक प्रदर्शन में सुधार करता है,प्रणाली संचालन को सरल बनाता है, और चलती जोड़ों में क्षतिग्रस्त तारों को समाप्त करता है।
3हम किस प्रकार के स्लिप रिंग पेश करते हैं?
- विद्युत स्लिप रिंग (कैप्सूल, छेद के माध्यम से, लघु)
- सिग्नल स्लिप रिंग (USB 2.0/3.0, फाइबर ऑप्टिक घूर्णी जोड़, उच्च आवृत्ति)
- वायवीय/हाइड्रोलिक रोटरी यूनियन
- कस्टम स्लिप रिंग
- बड़ी मात्रा में श्रृंखला
4मैं स्लिप रिंग कैसे चुनूं?
चयन के लिए आपके अनुप्रयोग के परिचालन मापदंडों के बारे में विवरण की आवश्यकता होती है जिसमें कुल सर्किट, सर्किट प्रति वोल्टेज/एम्पियर, परिचालन गति और माउंटिंग प्रकार शामिल हैं।अनुकूलित/परिवर्तित समाधानों के लिए सहायता के लिए हमसे संपर्क करें.
5क्या आप कस्टम स्लिप रिंग प्रदान करते हैं?
हाँ, हमारे इंजीनियर आपकी विशिष्ट आवश्यकताओं के लिए सही समाधान विकसित करेंगे। अपने कस्टम स्लिप रिंग परियोजना शुरू करने के लिए हमसे संपर्क करें।
