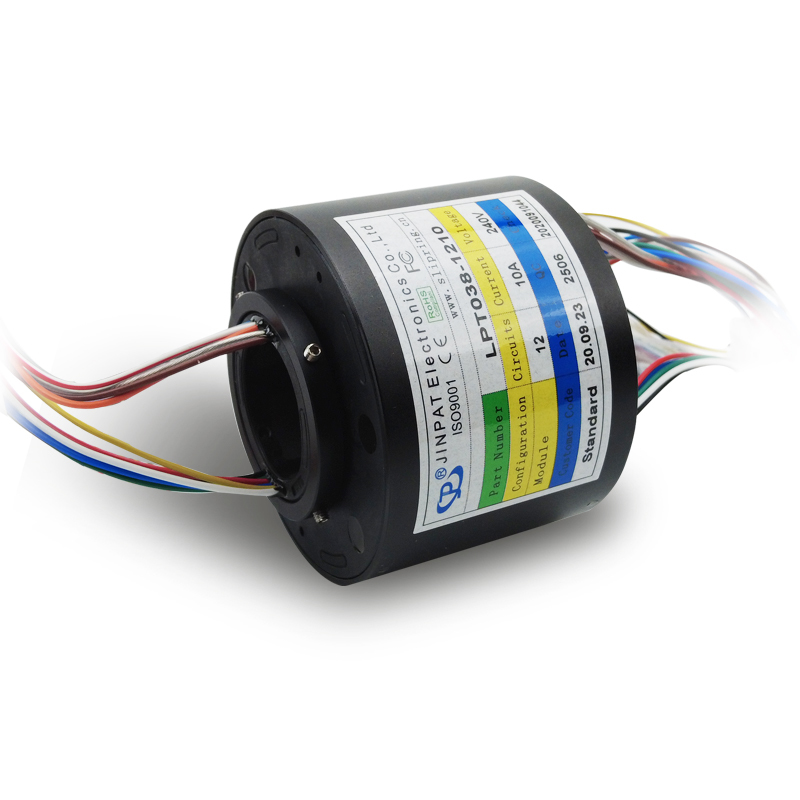

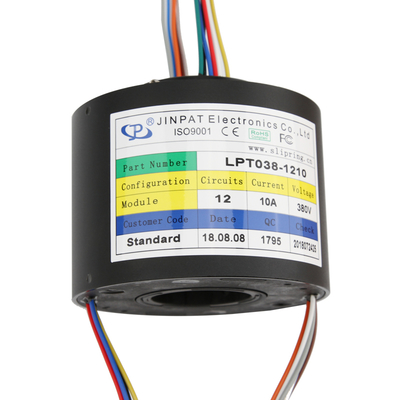

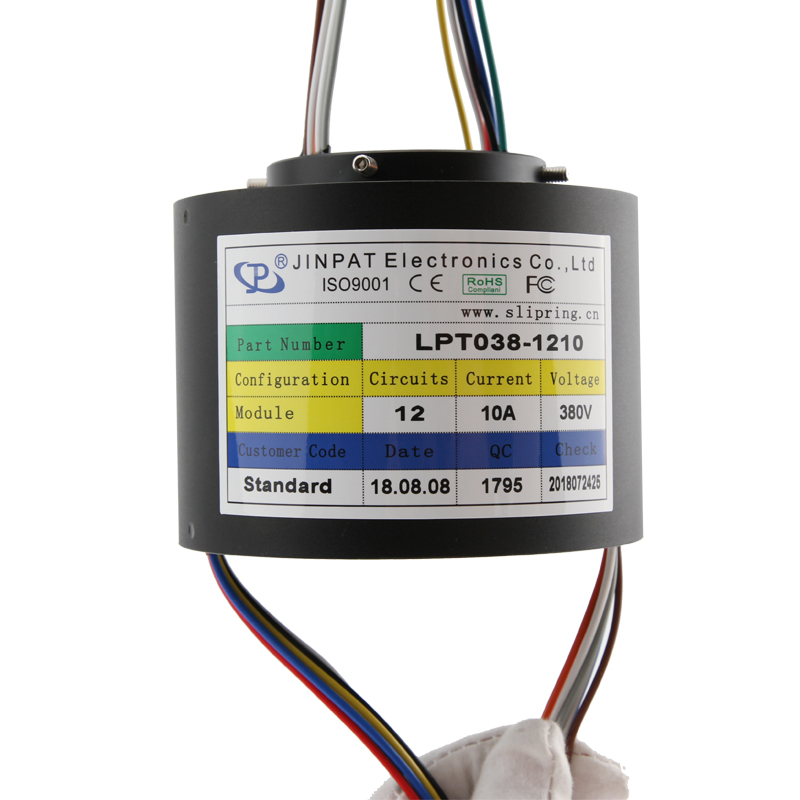

38.1 मिमी थ्रू होल स्लिप रिंग 12 सर्किट 10A 300RPM
उत्पाद विवरण
| छेद व्यास | 38.1 मिमी | काम करने की गति | 0 ~ 300 आरपीएम |
|---|---|---|---|
| संपर्क सामग्री | बहुमूल्य धातु | सर्किट | 12 |
| वर्तमान रेटिंग | 10:00 पूर्वाह्न | वोल्टेज | 240 वीएसी / डीसी |
| ढांकता हुआ ताकत | सर्किट के बीच ≥1000V@50Hz | इन्सुलेशन प्रतिरोध | ≥500MΩ@500VDC |
| घर निर्माण की सामग्री | एल्यूमीनियम मिश्र धातु | कार्य तापमान | -20~+60℃ |
| नमी | ≤60% आरएच | संरक्षण ग्रेड | IP50 |
| गति | 300 आरपीएम निरंतर | बीयरिंग | परिशुद्धता बॉल लेयरिंग |
| टॉर्कः | कम टॉर्क | ||
| प्रमुखता देना | 38.1 मिमी थ्रू होल स्लिप रिंग,12 सर्किट स्लिप रिंग 10A,गारंटी के साथ 300 आरपीएम स्लिप रिंग |
||
उत्पाद विवरण
छेद के माध्यम से स्लिप रिंग
3 मिमी से 500 मिमी तक के छेद व्यास और 2 एम्पर्स से 1000 एम्पर्स तक के वर्तमान रेटिंग के साथ उपलब्ध है।
प्रमुख गुण
| विशेषता | मूल्य |
|---|---|
| प्रकार | इलेक्ट्रॉनिक सामान |
| छेद का व्यास | 38.1 मिमी |
| कार्य गति | 0~300 आरपीएम |
| संपर्क | कीमती धातु |
तकनीकी विनिर्देश
| सर्किट | 12 |
| वर्तमान रेटिंग | 10A |
| वोल्टेज | 240 VAC/DC |
| डायलेक्ट्रिक शक्ति | सर्किट के बीच ≥1000V@50Hz |
| इन्सुलेशन | ≥500MΩ@500VDC |
| आवास | एल्यूमीनियम मिश्र धातु |
| कार्य तापमान | -20~+60°C |
| आर्द्रता | ≤ 60% आरएच |
| सुरक्षा स्तर | IP50 |
परिमाणों का आकलन
उत्पाद की विशेषताएं
- बोर स्लिप रिंग के माध्यम से 16 सर्किट
- कीमती धातु संपर्क
- 10 ए प्रति तार
- लंबे जीवन के लिए सटीक गोलाकार
- गति 300 आरपीएम तक निरंतर
- कॉम्पैक्ट आकार
- उपलब्ध सीलबंद इकाइयां
- कम टोक़ सिस्टम टोक़ बजट को कम करता है
- शीघ्र वितरण
विशिष्ट अनुप्रयोग
- रडार एंटेना
- रोटरी प्लेटफार्म
- इंजीनियरिंग मशीन
- पैकेजिंग मशीन
- परीक्षण उपकरण
स्थापना के निर्देश
स्लिप रिंग बॉडी का उपयोग असर के लिए नहीं किया जाना चाहिए और तार को बाहरी खींचने वाले बल के अधीन नहीं किया जाना चाहिए।
स्लिप रिंग स्थापित करते समय, रोटर और स्टेटर को हार्ड वायर्ड नहीं किया जा सकता है। चार सेट शिकंजा के साथ घूर्णन शाफ्ट पर स्लिप रिंग को तय करने की सिफारिश की जाती है,रोटेशन-प्रूफ टुकड़ा रोटेशन-प्रूफ टुकड़े में डालें, और तार के हस्तक्षेप या टूटने से बचने के लिए तार को कंघी करें।
स्लिप रिंग सटीक विद्युत घटक हैं। यदि वातावरण कठोर है, तो सुरक्षा उपाय जोड़ें या अधिक सुरक्षा के साथ कस्टम-निर्मित स्लिप रिंग का उपयोग करें।
कंपनी के फायदे
- 500 से अधिक कर्मचारियों के साथ 12,000 वर्ग मीटर से अधिक की बड़ी उत्पादन सुविधा
- 69 पेटेंटों के साथ राष्ट्रीय उच्च और नई प्रौद्योगिकी उद्यम
- वैश्विक उद्यमों और विश्वव्यापी एजेंटों के साथ दीर्घकालिक सहयोग
- नागरिक, सैन्य, वाणिज्यिक और औद्योगिक अनुप्रयोगों के लिए 10,000 से अधिक सफल डिजाइन
- 1996 में 20 से अधिक वर्षों के उत्पादन और अनुसंधान एवं विकास के अनुभव के साथ स्थापित
- विभिन्न उपकरण आवश्यकताओं के लिए निःशुल्क कस्टम स्लिप रिंग समाधान
- त्वरित वितरण सेवा
अक्सर पूछे जाने वाले प्रश्न
हम क्या करते हैं?
हम उच्च गुणवत्ता वाले स्लिप रिंग विकसित करने, डिजाइन करने और निर्माण करने पर ध्यान केंद्रित करते हैं, घूर्णन प्रणालियों के लिए विभिन्न समाधान प्रदान करते हैं।
स्लिप रिंग क्या है?
एक स्लिप रिंग एक विद्युत यांत्रिक उपकरण है जो स्थिर संरचनाओं से घूर्णन संरचनाओं में शक्ति और विद्युत संकेतों के संचरण की अनुमति देता है,यांत्रिक प्रदर्शन में सुधार और क्षतिग्रस्त तारों को समाप्त करना.
हम किस प्रकार के स्लिप रिंग प्रदान करते हैं?
हम इलेक्ट्रिक स्लिप रिंग, सिग्नल स्लिप रिंग, वायवीय/हाइड्रोलिक रोटरी यूनियन, कस्टम स्लिप रिंग और बड़ी मात्रा की श्रृंखला प्रदान करते हैं।
मैं स्लिप रिंग कैसे चुनूं?
चयन के लिए आपके आवेदन के परिचालन मापदंडों के बारे में विवरण की आवश्यकता होती है जिसमें सर्किट, वोल्टेज/एम्पियर, गति और माउंट प्रकार शामिल हैं। सहायता के लिए हमसे संपर्क करें।
क्या आप कस्टम स्लिप रिंग प्रदान करते हैं?
हां, हमारे इंजीनियर आपकी विशिष्ट आवश्यकताओं के लिए सही कस्टम समाधान विकसित करेंगे।
