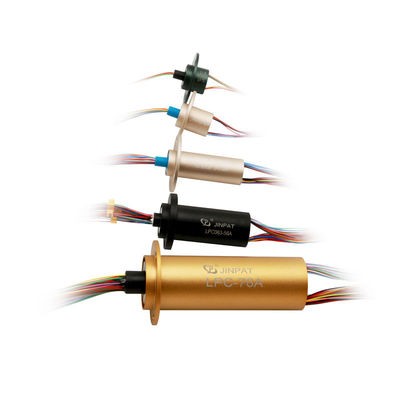

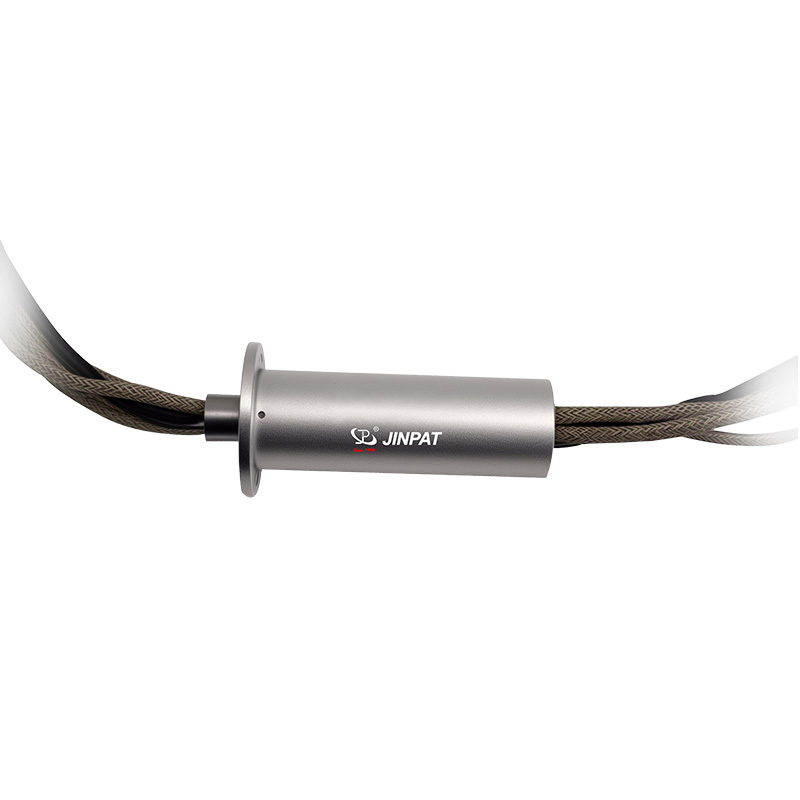

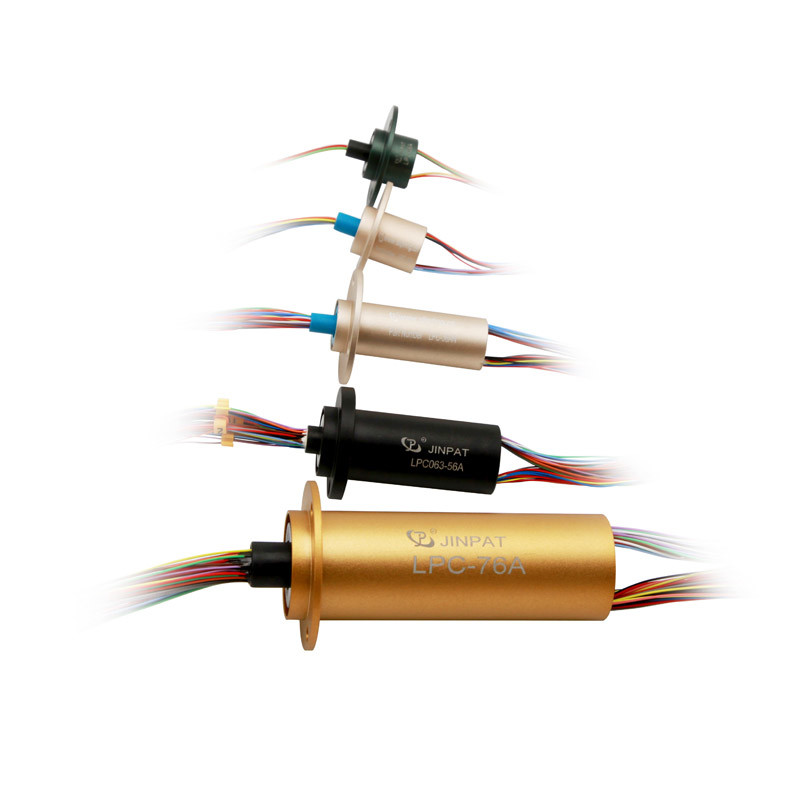

30 सर्किट कैप्सूल स्लिप रिंग 2 ए गोल्ड संपर्क 300 आरपीएम
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| प्रचालन गति | 0-300 आरपीएम | Total Circuits | 30 |
|---|---|---|---|
| वर्तमान रेटिंग | प्रति सर्किट 2 एएमपीएस | संपर्क सामग्री | सोने को सोना |
| प्रमुख लंबाई | मानक 250 मिमी (9.843इंच) | बिजली का शोर | 1mΩमिन |
| आवेदन | चिकित्सा उपकरण। | Insulation Resistance | 100 MΩ @ 500 VDC |
| प्रमुखता देना | सीसीटीवी उपकरण कैप्सूल स्लिप रिंग,FCC RoHS कैप्सूल स्लिप रिंग,IP40 इलेक्ट्रिकल स्लिप रिंग |
||
उत्पाद विवरण
सीसीटीवी उपकरण के लिए हाई स्पीड कैप्सूल स्लिप रिंग IP40 कम विद्युत शोर
उत्पाद विनिर्देश
| गुण | कीमत |
|---|---|
| प्रचालन गति | 0-300 आरपीएम |
| कुल सर्किट | 30 |
| वर्तमान रेटिंग | 2 एम्प्स प्रति सर्किट |
| संपर्क सामग्री | सोना सोना |
| प्रमुख लंबाई | मानक 250 मिमी (9.843 इंच) |
| बिजली का शोर | 1m andmin |
| आवेदन | चिकित्सकीय संसाधन |
| इन्सुलेशन प्रतिरोध | 100 M @ @ 500 VDC |
उत्पाद वर्णन
LPC-30T कैप्सूल स्लिप रिंगस्थिर और घूर्णन संरचनाओं के बीच बिजली या डेटा को स्थानांतरित करते समय निरंतर रोटेशन की आवश्यकता वाले इलेक्ट्रोमैकेनिकल सिस्टम के लिए डिज़ाइन किया गया है। रोटरी इलेक्ट्रिकल इंटरफेस या इलेक्ट्रिकल रोटरी जोड़ों के रूप में भी जाना जाता है, ये पर्ची के छल्ले डिजाइन को सरल बनाते हुए और रोटेशन के दौरान क्षति को रोकने के दौरान सिस्टम क्षमता को बढ़ाते हैं।
मुख्य लाभ
- कम टोक़ सिस्टम टॉर्क बजट को कम करता है
- अंतरिक्ष-विवश अनुप्रयोगों के लिए कॉम्पैक्ट डिजाइन
- सुचारू, विश्वसनीय संचालन
- संवेदनशील उपकरणों के लिए कम विद्युत शोर
- तत्काल आवश्यकताओं के लिए त्वरित शिपमेंट उपलब्ध है
- 360 ° निरंतर रोटेशन क्षमता
- उच्च बैंडविड्थ हस्तांतरण क्षमता
तकनीकी निर्देश
| इलेक्ट्रॉनिक और इलेक्ट्रिक | यांत्रिक | ||
|---|---|---|---|
| सर्किट | कुल 30 ckt | कार्य -गति | 0 ~ 300rpm |
| विवरण | 30x2a | आंतरिक व्यास | ∅6.4 ~ ∅1.5 |
| रेटिंग वोल्टेज | 0 ~ 240V एसी/डीसी | संपर्क सामग्री | सोना सोना |
| ढांकता हुआ ताकत | ≥500VAC@50Hz (p) y100VAC@50Hz (s) | आवास सामग्री | एल्यूमीनियम मिश्र धातु |
| इन्सुलेशन प्रतिरोध | ≥100m@@500VDC (p) ≥10m@@100vdc (s) | सीसा तार की लंबाई | स्टेटर: 250 mm 5 मिमी रोटर: 250 mm 5 मिमी |
| पर्यावरण | टिप्पणी | ||
| कार्य -तापमान | -20 ° C ~+60 ° C | आवेदन | / |
| काम कर रहे आर्द्रता | ≤60%आरएच | अन्य | / |
| आई पी | IP40 | नोट: "पी" का अर्थ है, "एस" सिग्नल के लिए खड़ा है। | |
अनुप्रयोग उदाहरण
ग्राहक केस स्टडी
जिनपत के बारे में
स्लिप रिंग मैन्युफैक्चरिंग में 30 साल के अनुभव के साथ, जिनपत एक पेशेवर आर एंड डी टीम, उन्नत उत्पादन उपकरण और 300 कुशल कर्मचारियों के साथ 7,000 वर्ग मीटर की सुविधा से संचालित होता है। हमारे पर्ची के छल्ले को यूरोप और उत्तरी अमेरिका में प्रमुख ब्रांडों के रूप में मान्यता दी जाती है।
हमारे उन्नत तकनीकी उपकरण और सटीक परीक्षण उपकरण हमें विभिन्न विशिष्टताओं में टिकाऊ, विश्वसनीय उत्पादों के साथ विविध ग्राहक आवश्यकताओं को पूरा करने में सक्षम बनाते हैं।
अक्सर पूछे जाने वाले प्रश्नों
एक स्लिप रिंग क्या है और यह कैसे काम करता है?
एक स्लिप रिंग एक इलेक्ट्रोमेकेनिकल डिवाइस है जो एक स्थिर संरचना से एक घूर्णन घटक तक बिजली, विद्युत संकेतों या डेटा के संचरण को सक्षम करता है। इसमें प्रवाहकीय छल्ले और ब्रश होते हैं, जो तारों को टंग करने के बिना निरंतर 360 ° रोटेशन की अनुमति देते हैं। विद्युत कनेक्शन को बनाए रखते हुए असीमित रोटेशन की आवश्यकता वाले सिस्टम में आवश्यक, जैसे कि रडार सिस्टम, घूर्णन प्लेटफॉर्म और रोबोट आर्म्स।
मैं अपने आवेदन के लिए सही स्लिप रिंग कैसे चुन सकता हूं?
प्रमुख चयन कारकों में शामिल हैं:
- सर्किट की संख्या और प्रकार (पावर, सिग्नल, डेटा, फाइबर ऑप्टिक, आरएफ)
- वर्तमान और वोल्टेज रेटिंग
- घूर्णी गति और परिचालन जीवनकाल
- स्थापना आवश्यकताएं (थ्रू-बोर, कैप्सूल, निकला हुआ किनारा-माउंटेड)
- पर्यावरण की स्थिति (तापमान, आर्द्रता, आईपी रेटिंग)
क्या आप इलेक्ट्रिकल स्लिप रिंग और फ्लुइड रोटरी यूनियन संयोजन असेंबली प्रदान करते हैं?
हाँ। जिनपैट बिजली, संकेतों, तरल पदार्थों और गैसों के एक साथ संचरण के लिए एकल विधानसभाओं में वायवीय या हाइड्रोलिक रोटरी यूनियनों के साथ विद्युत स्लिप रिंग्स को मिलाकर एकीकृत समाधान प्रदान करता है। हम उच्च गति वाले डेटा ट्रांसमिशन के लिए फाइबर ऑप्टिक रोटरी जोड़ों (FORJS) और RF/माइक्रोवेव सिग्नल ट्रांसफर के लिए उच्च आवृत्ति रोटरी जोड़ों (HFRJS) की पेशकश करते हैं, जो मानक मॉडल या पूरी तरह से अनुकूलित समाधान के रूप में उपलब्ध हैं।
कौन से उद्योग आमतौर पर जिनपत स्लिप रिंग का उपयोग करते हैं?
हमारे उत्पाद विविध उद्योगों की सेवा करते हैं:
- एयरोस्पेस और रक्षा (रडार सिस्टम, एंटेना, लक्ष्यीकरण)
- चिकित्सा उपकरण (सीटी स्कैनर, सर्जिकल रोबोट)
- पवन ऊर्जा
- स्वचालन और रोबोटिक्स (रोटेटिंग प्लेटफ़ॉर्म, रोबोटिक हथियार)
- मरीन एंड इंजीनियरिंग (क्रेन, उत्खनन, तेल प्लेटफ़ॉर्म)
- प्रसारण और निगरानी (पैन-टिल्ट कैमरा, गिंबल)
एक स्लिप रिंग का विशिष्ट जीवनकाल क्या है?
जीवनकाल कई मिलियन से 200 मिलियन रोटेशन तक होता है, इस पर निर्भर करता है:
- घूर्णी गति और शुल्क चक्र
- विद्युत भार और संकेत प्रकार
- काम का माहौल (धूल, नमी, कंपन)
- सामग्री की गुणवत्ता और ब्रश संपर्क डिजाइन
