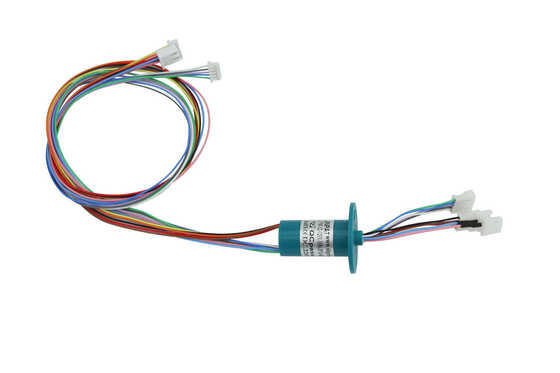

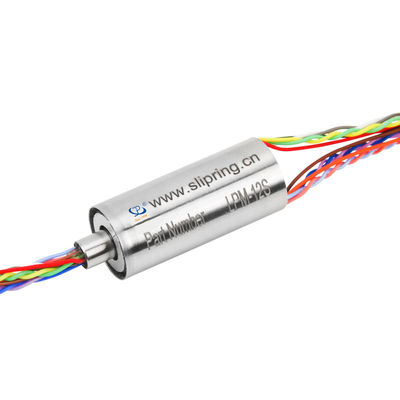

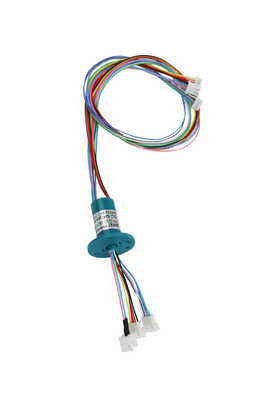

कैप्सूल स्लिप रिंग 12 सर्किट एलवीडीएस संकेत

  • Capsule Slip Ring 12 Circuit LVDS signals
उत्पत्ति के प्लेस चीन
ब्रांड नाम JINPAT
प्रमाणन ISO/CE/RoHS/UL
मॉडल संख्या एलपीएम-12एस
न्यूनतम आदेश मात्रा 10PCS
मूल्य negotiable
पैकेजिंग विवरण मानक/अनुरोध पर
प्रसव के समय 2 सप्ताह एआरओ
भुगतान शर्तें टीटी/सीसी/पेपैल
आपूर्ति की क्षमता 500 टुकड़े / सप्ताह

नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।

Whatsapp:0086 18588475571

WeChat: 0086 18588475571

स्काइप: sales10@aixton.com

यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।

x
उत्पाद विवरण
वोल्टेज रेटिंग 7VAC/डीसी ढांकता हुआ ताकत 500V@50Hz से परे
इन्सुलेशन 100एमΩ @ 100 वीडीसी बिजली का शोर 1mΩ मिन
लाभ कॉम्पैक्ट पैकेज। आवेदन रोबोटिक्स, रोटरी सेंसर
वर्तमान रेटिंग 6 circuits@ LVDS signals; 6 सर्किट @ एलवीडीएस सिग्नल; 4 circuits@ 2A; 4 सर्क
प्रमुखता देना

कॉम्पैक्ट स्लिप रिंग

,

मिनी स्लिप रिंग

,

7VAC मिनी स्लिप रिंग;
उत्पाद विवरण

जिनपत कॉम्पैक्ट कैप्सूल थ्रीडी स्कैनर सिल्प रिंग एलवीडीएस सिग्नल प्रसारित करता है

विवरण



इस इकाई का उपयोग किसी भी विद्युत यांत्रिक प्रणाली में किया जा सकता है जिसमें स्थिर संरचना से घूर्णी संरचना में शक्ति या डेटा स्थानांतरित करते समय निर्बाध, निरंतर घूर्णन की आवश्यकता होती है।

लघु स्लिप रिंग के आधार पर, JINPAT आर एंड डी टीम ने एक नई सिग्नल स्लिप रिंग विकसित की: LPM-12S, जो विभिन्न संकेतों को प्रसारित करने के लिए घुमावदार जोड़ी का उपयोग करता है। लघु स्लिप रिंग में कुल 12 सर्किट हैं,जिसमें से 6 सर्किट एलवीडीएस संकेतों के प्रसारण के लिए उपयोग किए जाते हैं, 4 सर्किट का उपयोग 2A वर्तमान के लिए किया जाता है, साथ ही अन्य संकेतों के लिए 2 सर्किट।

छोटे आकार और हल्के वजन को प्राप्त करने के लिए, लघु स्लिप रिंग को आवास सामग्री के रूप में विशेष स्टेनलेस मिश्र धातु को अपनाया जाता है। इसके आकार के लिए, स्लिप रिंग को 12 के व्यास के साथ डिज़ाइन किया गया है।8 मिमी और 30 मिमी की लंबाईइसके अलावा, सोने से सोने के संपर्क के कारण, लंबे समय तक सेवा जीवन 100 मिलियन मोड़ तक है। और स्लिप रिंग में केवल 7VAC/DC का कम ऑपरेटिंग वोल्टेज है।



विनिर्देश
परिचालन गति 0-300 आरपीएम
सर्किटों की संख्या 12
वोल्टेज 7VAC/DC
वर्तमान रेटिंग 6 सर्किट@ LVDS सिग्नल; 4 सर्किट@ 2A; 2 सर्किट@ अन्य संकेत
तापमान सीमा 0°C से +65°C
संपर्क सामग्री सोने से सोने तक
सीसा का आकार 28# चांदी से सजी तांबा
लीड लंबाई मानक 250 मिमी (9.843 इंच)
डायलेक्ट्रिक शक्ति प्रत्येक सर्किट के बीच ≥500 VAC @50Hz
इन्सुलेशन प्रतिरोध 100 एमओएम @ 500 वीडीसी
विद्युत शोर 1mΩ मिनट



अनुप्रयोग चित्र

कैप्सूल स्लिप रिंग 12 सर्किट एलवीडीएस संकेत 0
