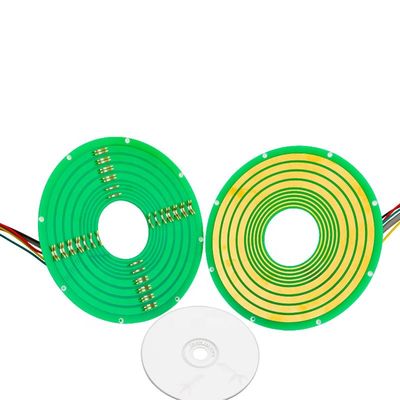

औद्योगिक उपकरणों के लिए 5 सर्किट 12 ए वर्तमान रेटिंग और 240 वीडीसी वोल्टेज के साथ पैनकेक स्लिप रिंग एलपीके श्रृंखला
उत्पाद विवरण
| परिपथ संख्या | 5 | वर्तमान रेटिंग | 12 ए |
|---|---|---|---|
| वोल्टेज | 240 वीडीसी | कार्य -गति | 0~60 आरपीएम |
| कार्य तापमान | -20~+60℃ | ढांकता हुआ ताकत | ≥500VAC@50Hz |
| इन्सुलेशन | 300MΩ@300VDC | बिजली का शोर | ≤70mΩ |
| संपर्क सामग्री | अनमोल धातु | आवास सामग्री | FR-4 |
| छेद व्यास | φ60 मिमी | संरक्षण ग्रेड | आईपी54 |
| ईथरनेट समर्थन | 1जोड़ी*100M | मोटाई | 6 मिमी |
| शैली | पैनकेक पर्ची की अंगूठी | ||
| प्रमुखता देना | 5 सर्किट पैनकेक स्लिप रिंग,12A वर्तमान रेटिंग LPK स्लिप रिंग,240 वीडीसी वोल्टेज रोटरी स्लिप रिंग |
||
उत्पाद विवरण
पैनकेक स्लिप रिंग - 60 मिमी छेद का आकार, 4 सर्किट ईथरनेट ट्रांसमिशन के साथ
उत्पाद विवरण
केवल अलीबाबा में सस्ती कीमत
The LPKS060-0412-E2JINPAT की LPK श्रृंखला से एक कॉम्पैक्ट पैनकेक स्लिप रिंग है, जिसे विशेष रूप से सीमित ऊर्ध्वाधर स्थापना स्थान वाले रोटेशन सिस्टम के लिए डिज़ाइन किया गया है। केवल 6 मिमी की न्यूनतम मोटाई के साथ, इस स्लिप रिंग में इष्टतम स्थान दक्षता के लिए एक केंद्रीय छेद के चारों ओर तांबे की रिंग और ब्रश संपर्क दोनों हैं।
यह पिन कनेक्शन स्लिप रिंग इलेक्ट्रोमैकेनिकल सिस्टम में स्थिर और घूर्णन भागों के बीच बिजली या डेटा स्थानांतरित करते समय निरंतर रोटेशन को सक्षम बनाता है। मानक इकाई में घूर्णी इंटरफ़ेस पर सोने के संपर्क और सरलीकृत विद्युत कनेक्शन के लिए रंग-कोडित लीड तार हैं।
मुख्य विशेषताएं
- उच्च घूर्णन गति क्षमता
- हल्के डिजाइन के साथ विश्वसनीय संपर्क
- न्यूनतम भौतिक शोर संचालन
- बिजली और सिग्नल ट्रांसमिशन के लिए 360° निरंतर रोटेशन
- कोई हस्तक्षेप या कनेक्शन ड्रॉप नहीं
- तेजी से डिलीवरी उपलब्ध
कस्टम समाधान
- रेडी-मेड फोटोइलेक्ट्रिक एन्कोडर विकल्प
- ठोस या खोखले शाफ्ट का विकल्प
- अन्य विशेष समाधान उपलब्ध
तकनीकी विनिर्देश
| पैरामीटर | मान |
|---|---|
| सर्किट | 5 |
| वर्तमान रेटिंग | 4ckt*12A, 1pair*100M ईथरनेट |
| वोल्टेज | 240 वीडीसी |
| ढांकता हुआ शक्ति | सर्किट के बीच ≥500VAC@50Hz |
| इन्सुलेशन | 300MΩ@300VDC |
| विद्युत शोर | ≤70mΩ |
| कार्य गति | 0-60 RPM |
| संपर्क सामग्री | कीमती धातु |
| आवास | FR-4 |
| छेद का व्यास | φ60mm |
| ऑपरेटिंग तापमान | -20°C से +60°C |
| सुरक्षा ग्रेड | IP54 |
प्राथमिक अनुप्रयोग
- विद्युत उपकरण और उपकरण
- सीटी मेडिकल इमेजिंग मशीन
- लघु रोबोटिक्स
- एलईडी डिस्प्ले सिस्टम
- कॉम्पैक्ट इलेक्ट्रॉनिक डिवाइस
उत्पाद दृश्य
JINPAT इलेक्ट्रॉनिक्स के बारे में
1996 में स्थापित, JINPAT इलेक्ट्रॉनिक्स विविध अनुप्रयोगों के लिए औद्योगिक स्लिप रिंग में विशेषज्ञता वाला एक अग्रणी निर्माता है। हमारे उत्पाद रेंज में कैप्सूल स्लिप रिंग, थ्रू-बोर स्लिप रिंग, बड़े-वर्तमान स्लिप रिंग, कोक्स रोटरी जॉइंट्स, फाइबर ऑप्टिक स्लिप रिंग और बहुत कुछ शामिल हैं। हम ईथरनेट, यूएसबी, एचडीएमआई, सेंसर, कैन बस और अन्य इंटरफेस सहित विशेष आवश्यकताओं के लिए कस्टम समाधान का समर्थन करते हैं।
सभी उत्पादों का निर्माण हमारे ISO9001:2008/ISO14001:2015 प्रमाणित गुणवत्ता प्रबंधन प्रणाली के तहत किया जाता है, जो विश्वसनीयता और प्रदर्शन सुनिश्चित करता है।
