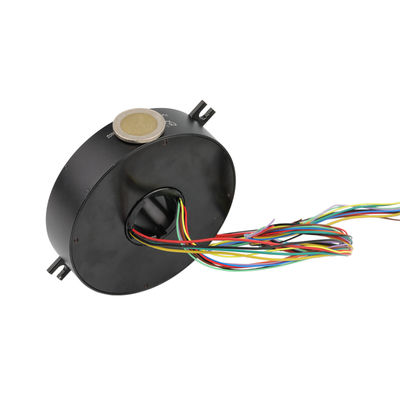

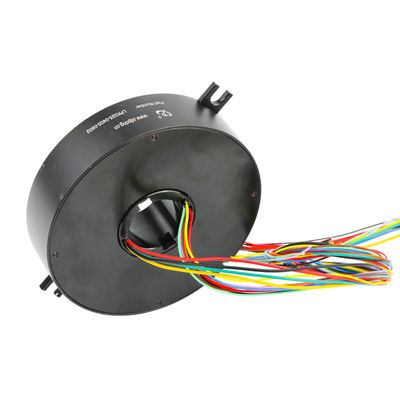

4/8 सर्किट 220VDC/AC वोल्टेज रेटिंग और 5A/2A वर्तमान रेटिंग के साथ पैनकेक स्लिप रिंग
उत्पाद विवरण
| सर्किट | 4/8 सर्किट | वेल्टेज रेटिंग | 220VDC/AC या उच्चतर |
|---|---|---|---|
| वर्तमान रेटिंग | 5ए/2ए प्रति सर्किट | संपर्क सामग्री | अनमोल धातु |
| कार्य -गति | 0 ~ 50rpm | ढांकता हुआ ताकत | ≥1000V@50Hz(वर्तमान) ≥500V@50Hz(सिग्नल) |
| इन्सुलेशन प्रतिरोध | 500MΩ@500VDC(वर्तमान) 100MΩ@300VDC(सिग्नल) | तार की लंबाई | स्टेटर वायर: 300 मिमी रोटर वायर: 300 मिमी |
| परिचालन तापमान | -20 ° C ~+60 ° C | नमी | ≤60% आरएच |
| आईपी रेटिंग | आईपी54 | आवास सामग्री | एल्यूमीनियम मिश्र धातु का ऑक्सीकरण काला |
| मोटाई | 6 मिमी | संपर्क प्रकार | नोबेल धातु |
| इंस्टॉलेशन तरीका | स्टेटर ग्राहक द्वारा उपलब्ध कराए गए स्पिंडल पर लगाया जाता है | ||
| प्रमुखता देना | 4/8 सर्किट पैनकेक स्लिप रिंग,220VDC/AC रेटिंग वोल्टेज स्लिप रिंग,5A/2A वर्तमान रेटिंग पैनकेक स्लिप रिंग |
||
उत्पाद विवरण
व्यापक तापमान कार्य पॅनकेक स्लिप रिंग विद्युत संपर्क और संपर्क सामग्री
केवल अलीबाबा में मोलभाव मूल्य
LPK श्रृंखला JINPAT द्वारा निर्मित पैनकेक स्लिप रिंग का एक समूह है जिसकी मोटाई 6 मिमी तक कम है। यह विशेष रूप से सीमित ऊर्ध्वाधर स्थापना स्थान के साथ घूर्णन प्रणालियों के लिए डिज़ाइन किया गया है,इन स्लिप रिंग्स में अधिकतम अंतरिक्ष दक्षता के लिए एक केंद्रीय छेद के आसपास तांबे की अंगूठी और ब्रश संपर्क हैं.
प्रमुख विशेषताएं
- उच्च घूर्णन गति की क्षमता
- हल्के डिजाइन के साथ विश्वसनीय संपर्क
- अत्यधिक कम शोर का संचालन
- बिजली और संकेत संचरण के लिए निरंतर 360° घूर्णन
- ऑपरेशन के दौरान कोई हस्तक्षेप या कनेक्शन गिरावट नहीं
उत्पाद के फायदे
- तैयार फोटोइलेक्ट्रिक एन्कोडर विकल्प
- ठोस या खोखले शाफ्ट का चयन
- शीघ्र वितरण उपलब्ध
- आपकी आवश्यकताओं के अनुरूप अनुकूलित समाधान
तकनीकी विनिर्देश
| इलेक्ट्रॉनिक और इलेक्ट्रिकल | मैकेनिकल | ||
|---|---|---|---|
| सर्किट | 4 सर्किट × 5A / 8 सर्किट × 2A | कार्य गति | 0-50rpm |
| कार्यरत वोल्टेज | 220 वीडीसी/एसी | संपर्क | नोबेल धातु |
| डायलेक्ट्रिक शक्ति | ≥1000V@50Hz (वर्तमान) ≥500V@50Hz (संकेत) | आवास | एल्यूमीनियम मिश्र धातु का ऑक्सीकरण काला |
| इन्सुलेशन | 500MΩ@500VDC (वर्तमान) 100MΩ@300VDC (संकेत) | तार की लंबाई | स्टेटर तारः 300 मिमी / रोटर तारः 300 मिमी |
| पर्यावरण | टिप्पणियाँ | ||
| तापमान | -20°C से +60°C | स्थापित करने की विधि | ग्राहक द्वारा प्रदान किए गए स्पिंडल पर स्थिर स्टेटर |
| आर्द्रता | ≤ 60% आरएच | ||
| आईपी रेटिंग | IP54 | ||
मुख्य अनुप्रयोग
- पैकेजिंग और पैकेजिंग मशीनरी
- अर्धचालक हैंडलिंग सिस्टम
- औद्योगिक मशीनरी
- प्रदर्शनी प्रदर्शन मशीनरी
- चिकित्सा उपकरण
- रोटरी इंडेक्स टेबल
- प्रक्रिया नियंत्रण उपकरण
कंपनी के फायदे
- 12,000+ वर्ग मीटर की सुविधा 500+ कर्मचारियों के साथ
- 69 पेटेंटों के साथ राष्ट्रीय उच्च एवं नई प्रौद्योगिकी पुरस्कार प्राप्तकर्ता
- प्रतिष्ठित उद्यमों के साथ वैश्विक साझेदारी
- 10नागरिक, सैन्य, वाणिज्यिक और औद्योगिक अनुप्रयोगों में,000+ सफल डिजाइन
- 1996 में स्थापित 20+ वर्षों के उत्पादन और अनुसंधान एवं विकास अनुभव के साथ
- विभिन्न उपकरण आवश्यकताओं के लिए निःशुल्क कस्टम स्लिप रिंग समाधान
- त्वरित वितरण सेवा
अक्सर पूछे जाने वाले प्रश्न
हम क्या करते हैं?
हम उच्च गुणवत्ता वाले स्लिप रिंगों के विकास, डिजाइन और निर्माण में विशेषज्ञ हैं, जो घूर्णन प्रणालियों के लिए व्यापक समाधान प्रदान करते हैं।
स्लिप रिंग क्या है?
एक स्लिप रिंग एक विद्युत यांत्रिक उपकरण है जो स्थिर और घूर्णन संरचनाओं के बीच शक्ति और विद्युत संकेत संचरण को सक्षम करता है। यह यांत्रिक प्रदर्शन को बढ़ाता है,प्रणाली संचालन को सरल बनाता है, और चलती जोड़ों में क्षतिग्रस्त होने के लिए प्रवण लटकती तारों को समाप्त करता है।
हम किस प्रकार के स्लिप रिंग प्रदान करते हैं?
- विद्युत स्लिप रिंग (कैप्सूल, पार-बोअर, लघु)
- सिग्नल स्लिप रिंग (USB 2.0/3.0, फाइबर ऑप्टिक घूर्णी जोड़, उच्च आवृत्ति)
- वायवीय/हाइड्रोलिक रोटरी यूनियन
- कस्टम स्लिप रिंग
- बड़ी मात्रा में श्रृंखला
मैं स्लिप रिंग कैसे चुनूं?
चयन के लिए आपके अनुप्रयोग के परिचालन मापदंडों के बारे में विवरण की आवश्यकता होती है जिसमें कुल सर्किट, प्रति सर्किट वोल्टेज और वर्तमान, ऑपरेटिंग गति और माउंटिंग प्रकार शामिल हैं।कस्टम समाधान या चयन सहायता के लिए, हमारी इंजीनियरिंग टीम से संपर्क करें।
क्या आप कस्टम स्लिप रिंग प्रदान करते हैं?
हां, हमारे इंजीनियर आपकी विशिष्ट आवश्यकताओं के अनुरूप सही कस्टम समाधान विकसित करते हैं। अपनी आवेदन आवश्यकताओं पर चर्चा करने के लिए हमसे संपर्क करें।
