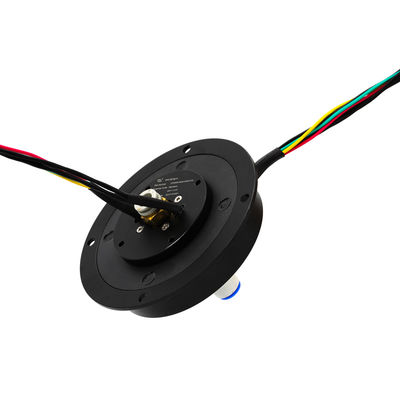

जिनपत पैनकेक स्लिप रिंग 10 सर्किट के साथ 5A प्रति सर्किट और 220VDC/AC वोल्टेज रेटिंग औद्योगिक अनुप्रयोगों के लिए

  • JINPAT Pancake Slip Ring with 10 Circuits 5A per Circuit and 220VDC/AC Voltage Rating for Industrial Applications
उत्पत्ति के प्लेस चीन
ब्रांड नाम JINPAT
प्रमाणन ISO/CE/RoHS/UL
मॉडल संख्या एलपीके000-0405-01ई2
न्यूनतम आदेश मात्रा 10PCS
मूल्य negotiable
उत्पाद विवरण
सर्किट 10 सर्किट वर्तमान रेटिंग 5A प्रति सर्किट
वेल्टेज रेटिंग 220VDC/AC या उच्चतर संपर्क सामग्री अनमोल धातु
कार्य -गति 0 ~ 50rpm ढांकता हुआ ताकत ≥500VAC@50Hz(वर्तमान) ≥300VAC@50Hz(सिग्नल)
इन्सुलेशन प्रतिरोध 300MΩ@500VDC(वर्तमान) 100MΩ@300VDC(सिग्नल) परिचालन तापमान -40 डिग्री सेल्सियस ~ + 60 डिग्री सेल्सियस
नमी ≤60% आरएच आईपी ​​रेटिंग आईपी54
तार की लंबाई स्टेटर वायर: 1000 मिमी रोटर वायर: 1000 मिमी आवास सामग्री एल्यूमीनियम मिश्र धातु
मोटाई 6 मिमी ईथरनेट सर्किट 1 सर्किट*100M
संपर्क प्रकार नोबेल धातु
प्रमुखता देना

10 सर्किट पैनकेक स्लिप रिंग

,

5 ए प्रति सर्किट स्लिप रिंग

,

220VDC/AC रेटिंग वोल्टेज रोटरी इलेक्ट्रिकल कनेक्टर
उत्पाद विवरण
JINPAT पैनकेक स्लिप रिंग 10 सर्किट 5A ईथरनेट 220VDC/AC कीमती धातु संपर्क

केवल अलीबाबा में सौदा मूल्य

LPK श्रृंखला JINPAT द्वारा निर्मित पैनकेक स्लिप रिंग का एक समूह है जिसकी मोटाई 6 मिमी जितनी कम है। विशेष रूप से सीमित ऊर्ध्वाधर स्थापना स्थान वाले घूर्णन प्रणालियों के लिए डिज़ाइन किया गया, इन स्लिप रिंग में अधिकतम स्थान दक्षता के लिए एक केंद्रीय छेद के चारों ओर तांबे की अंगूठी और ब्रश संपर्क दोनों हैं।

मुख्य विशेषताएँ
  • उच्च घूर्णन गति क्षमता
  • हल्के डिजाइन के साथ विश्वसनीय संपर्क
  • अत्यधिक कम भौतिक शोर संचालन
  • बिजली और सिग्नल ट्रांसमिशन के लिए 360° निरंतर घूर्णन
  • ऑपरेशन के दौरान कोई हस्तक्षेप या कनेक्शन ड्रॉप नहीं
उत्पाद के लाभ
  • तैयार फोटोइलेक्ट्रिक एन्कोडर विकल्प
  • ठोस या खोखले शाफ्ट का विकल्प
  • त्वरित डिलीवरी उपलब्ध
  • आपकी आवश्यकताओं के अनुरूप कस्टम समाधान
तकनीकी विनिर्देश
इलेक्ट्रॉनिक और इलेक्ट्रिकल यांत्रिक
सर्किट 4 सर्किट × 5A / 1 सर्किट × 100M ईथरनेट कार्य गति 0-50rpm
कार्यशील वोल्टेज 220VDC/AC संपर्क नोबेल धातु
ढांकता हुआ शक्ति ≥500VAC@50Hz (वर्तमान) ≥300VAC@50Hz (सिग्नल) आवास एल्यूमीनियम मिश्र धातु का सैंडिंग ऑक्सीकरण काला
इन्सुलेशन 300MΩ@500VDC (वर्तमान) 100MΩ@300VDC (सिग्नल) तार की लंबाई स्टेटर वायर: 1000mm रोटर वायर: 1000mm
पर्यावरण टिप्पणियाँ
तापमान -40°C से +60°C स्थापना विधि ग्राहक द्वारा प्रदान किए गए फ्लैंज पर रोटर तय किया गया
नमी ≤60%RH
आईपी रेटिंग IP54
मुख्य अनुप्रयोग
  • पैकेजिंग और रैपिंग मशीनरी
  • सेमीकंडक्टर हैंडलिंग सिस्टम
  • औद्योगिक मशीनरी
  • प्रदर्शनी प्रदर्शन मशीनरी
  • चिकित्सा उपकरण
  • रोटरी इंडेक्स टेबल
  • प्रक्रिया नियंत्रण उपकरण
कंपनी के लाभ
  • 500+ कर्मचारियों के साथ 12,000+ वर्ग मीटर की सुविधा
  • 69 पेटेंट के साथ "राष्ट्रीय उच्च और नई प्रौद्योगिकी" कंपनी के रूप में मान्यता प्राप्त
  • दुनिया भर में वैश्विक उद्यमों के साथ दीर्घकालिक साझेदारी
  • सिविल, सैन्य, वाणिज्यिक और औद्योगिक अनुप्रयोगों के लिए 10,000+ सफल डिजाइन
  • 1996 में स्थापित 20+ वर्षों के उत्पादन और आर एंड डी अनुभव के साथ
  • विभिन्न उपकरण आवश्यकताओं के लिए मुफ्त कस्टम स्लिप रिंग समाधान
  • तेज़ डिलीवरी विकल्प उपलब्ध
जिनपत पैनकेक स्लिप रिंग 10 सर्किट के साथ 5A प्रति सर्किट और 220VDC/AC वोल्टेज रेटिंग औद्योगिक अनुप्रयोगों के लिए 0
विशिष्ट अनुप्रयोग
जिनपत पैनकेक स्लिप रिंग 10 सर्किट के साथ 5A प्रति सर्किट और 220VDC/AC वोल्टेज रेटिंग औद्योगिक अनुप्रयोगों के लिए 1
कंपनी की जानकारी
जिनपत पैनकेक स्लिप रिंग 10 सर्किट के साथ 5A प्रति सर्किट और 220VDC/AC वोल्टेज रेटिंग औद्योगिक अनुप्रयोगों के लिए 2 जिनपत पैनकेक स्लिप रिंग 10 सर्किट के साथ 5A प्रति सर्किट और 220VDC/AC वोल्टेज रेटिंग औद्योगिक अनुप्रयोगों के लिए 3 जिनपत पैनकेक स्लिप रिंग 10 सर्किट के साथ 5A प्रति सर्किट और 220VDC/AC वोल्टेज रेटिंग औद्योगिक अनुप्रयोगों के लिए 4 जिनपत पैनकेक स्लिप रिंग 10 सर्किट के साथ 5A प्रति सर्किट और 220VDC/AC वोल्टेज रेटिंग औद्योगिक अनुप्रयोगों के लिए 5
अक्सर पूछे जाने वाले प्रश्न
हम क्या करते हैं?

हम उच्च गुणवत्ता वाले स्लिप रिंग के विकास, डिजाइन और निर्माण पर ध्यान केंद्रित करते हैं, जो घूर्णन प्रणालियों के लिए विभिन्न समाधान पेश करते हैं।

स्लिप रिंग क्या है?

एक स्लिप रिंग एक इलेक्ट्रोमैकेनिकल डिवाइस है जो स्थिर से घूर्णन संरचनाओं में बिजली और विद्युत संकेतों के संचरण की अनुमति देता है। यह यांत्रिक प्रदर्शन में सुधार करता है, सिस्टम संचालन को सरल करता है, और जंगम जोड़ों में क्षति-प्रवण तारों को समाप्त करता है।

हम किस प्रकार के स्लिप रिंग पेश करते हैं?
  • इलेक्ट्रिकल स्लिप रिंग (कैप्सूल, थ्रू-होल, लघु)
  • सिग्नल स्लिप रिंग (USB 2.0/3.0, फाइबर ऑप्टिक रोटरी जॉइंट, उच्च आवृत्ति)
  • वायवीय/हाइड्रोलिक रोटरी यूनियन
  • कस्टम स्लिप रिंग
  • बड़ी मात्रा में श्रृंखला
मैं स्लिप रिंग कैसे चुनूं?

चयन के लिए आपके एप्लिकेशन के ऑपरेटिंग पैरामीटरों का विवरण आवश्यक है जिसमें कुल सर्किट, प्रति सर्किट वोल्टेज और एम्पीयर, ऑपरेटिंग गति और माउंटिंग प्रकार शामिल हैं। चयन या कस्टम समाधान में सहायता के लिए हमसे संपर्क करें।

क्या आप कस्टम स्लिप रिंग पेश करते हैं?

हाँ, हमारे इंजीनियर आपकी विशिष्ट आवश्यकताओं के अनुरूप एकदम सही कस्टम समाधान विकसित करते हैं। अपनी आवश्यकताओं पर चर्चा करने के लिए हमसे संपर्क करें।
