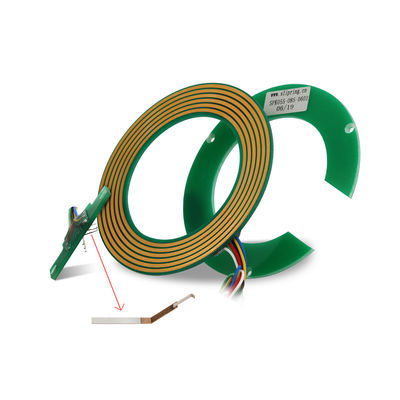

उच्च गति 5A वर्तमान रेटिंग पैनकेक स्लिप रिंग के साथ 25 मिमी छेद आकार और 220VDC/AC वोल्टेज रेटिंग

  • High-Speed 5A Current Rating Pancake Slip Ring with 25mm Hole Size and 220VDC/AC Voltage Rating
उत्पत्ति के प्लेस चीन
ब्रांड नाम JINPAT
प्रमाणन ISO/CE/RoHS/UL
मॉडल संख्या एलपीकेएस025-085-0205-08एस
न्यूनतम आदेश मात्रा 10PCS
मूल्य negotiable
उत्पाद विवरण
सर्किट 2 सर्किट वर्तमान रेटिंग 5A प्रति सर्किट
वेल्टेज रेटिंग 220VDC/AC संपर्क सामग्री अनमोल धातु
भीतरी व्यास Φ25मिमी कार्य -गति 0 ~ 300rpm
ढांकता हुआ ताकत ≥300VDC@50Hz(वर्तमान), ≥100VDC@50Hz(सिग्नल) इन्सुलेशन प्रतिरोध 100MΩ@300VDC(वर्तमान), 100MΩ@100VDC(सिग्नल)
आवास सामग्री FR-4 तार की लंबाई स्टेटर वायर: 300 मिमी, रोटर वायर: 300 मिमी
परिचालन तापमान -20 ° C ~+60 ° C इंस्टॉलेशन तरीका एम2 स्क्रू के साथ फिक्स किया गया
घूमने की गति उच्च मोटाई 6 मिमी
सिग्नल ट्रांसमिशन 360° रोटेशन
प्रमुखता देना

5A वर्तमान रेटिंग पैनकेक स्लिप रिंग

,

25 मिमी छेद आकार फ्लैट स्लिप रिंग

,

220VDC/AC रेटिंग वोल्टेज LPK सीरीज स्लिप रिंग
उत्पाद विवरण
उच्च गति 5A फ्लैट स्लिप रिंग 2 सर्किट के साथ 25 मिमी छेद आकार
वर्तमान और संकेत संचरण के लिए कॉम्पैक्ट पैनकेक स्लिप रिंग
केवल अलीबाबा में मोलभाव मूल्य
JINPAT द्वारा LPK श्रृंखला के पैनकेक स्लिप रिंग्स में एक अल्ट्रा-पतली 6 मिमी डिजाइन है, जिसे विशेष रूप से सीमित ऊर्ध्वाधर स्थापना स्थान के साथ घूर्णन प्रणालियों के लिए डिज़ाइन किया गया है।मध्य छेद के चारों ओर ताम्र रिंग और ब्रश संपर्क विन्यास अंतरिक्ष दक्षता को अधिकतम करता है.
प्रमुख विशेषताएं
  • उच्च घूर्णन गति की क्षमता
  • हल्के डिजाइन के साथ विश्वसनीय संपर्क
  • असाधारण रूप से कम भौतिक शोर संचालन
  • निरंतर 360° बिजली और संकेत संचरण
  • हस्तक्षेप या गिरावट के बिना स्थिर कनेक्शन
उत्पाद के फायदे
  • पूर्व-स्थापित फोटोइलेक्ट्रिक एन्कोडर
  • ठोस या खोखले शाफ्ट विकल्पों का विकल्प
  • त्वरित वितरण सेवा
  • कस्टम इंजीनियरिंग समाधान उपलब्ध
तकनीकी विनिर्देश
इलेक्ट्रॉनिक और इलेक्ट्रिकल मैकेनिकल
सर्किटः 2 सर्किट × 5A + 8 सिग्नल सर्किट कार्य गतिः 0-300 आरपीएम
आंतरिक व्यास: Φ25 मिमी संपर्क सामग्रीः नोबेल धातु
कामकाजी वोल्टेजः 220VDC/AC आवास सामग्रीः FR-4
विद्युतरोधक शक्तिः ≥300VDC@50Hz (वर्तमान) ≥100VDC@50Hz (संकेत) तार की लंबाईः स्टेटर/रोटर 300 मिमी प्रत्येक
इन्सुलेशनः 100MΩ@300VDC (वर्तमान) 100MΩ@100VDC (संकेत)
पर्यावरण टिप्पणियाँ
तापमान सीमाः -20°C से +60°C स्थापनाः ग्राहक के फ्लैंज पर M2 शिकंजा के साथ तय
उच्च गति 5A वर्तमान रेटिंग पैनकेक स्लिप रिंग के साथ 25 मिमी छेद आकार और 220VDC/AC वोल्टेज रेटिंग 0
मुख्य अनुप्रयोग
  • पैकेजिंग/पैकिंग मशीनरी
  • अर्धचालक हैंडलिंग सिस्टम
  • औद्योगिक मशीनरी
  • प्रदर्शनी प्रदर्शन मशीनरी
  • चिकित्सा उपकरण
  • रोटरी इंडेक्स टेबल
  • प्रक्रिया नियंत्रण उपकरण
उच्च गति 5A वर्तमान रेटिंग पैनकेक स्लिप रिंग के साथ 25 मिमी छेद आकार और 220VDC/AC वोल्टेज रेटिंग 1 उच्च गति 5A वर्तमान रेटिंग पैनकेक स्लिप रिंग के साथ 25 मिमी छेद आकार और 220VDC/AC वोल्टेज रेटिंग 2 उच्च गति 5A वर्तमान रेटिंग पैनकेक स्लिप रिंग के साथ 25 मिमी छेद आकार और 220VDC/AC वोल्टेज रेटिंग 3 उच्च गति 5A वर्तमान रेटिंग पैनकेक स्लिप रिंग के साथ 25 मिमी छेद आकार और 220VDC/AC वोल्टेज रेटिंग 4
