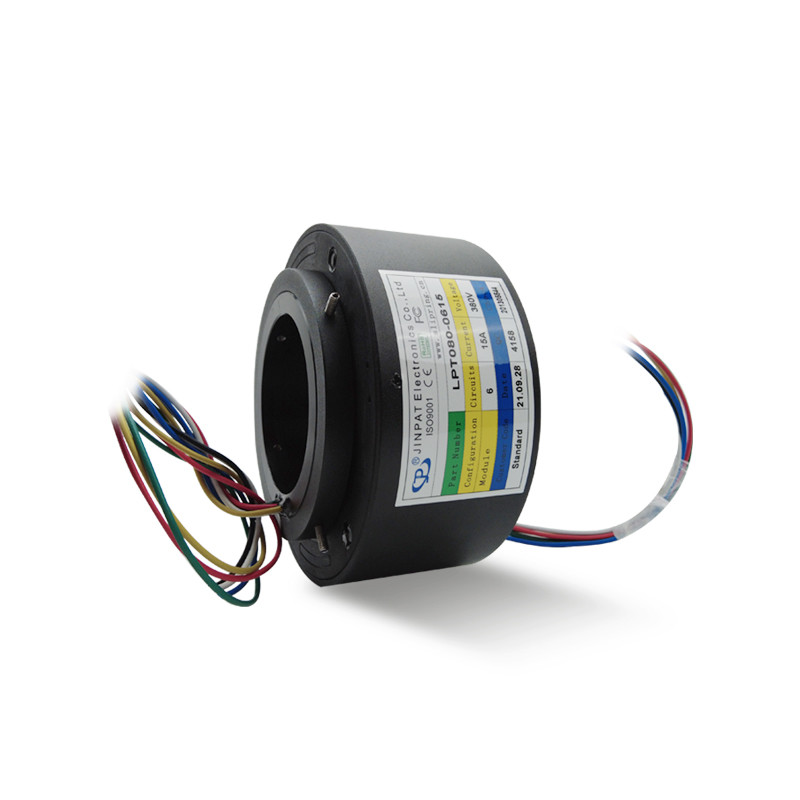

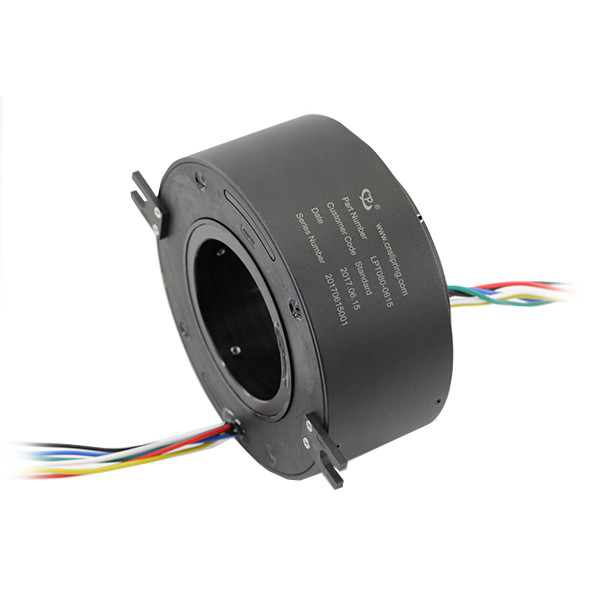

इलेक्ट्रोमैकेनिकल सिस्टम LPT080 इलेक्ट्रिकल रोटरी जॉइंट 300rpm इनर डायमीटर 80mm

उत्पत्ति के प्लेस चीन
ब्रांड नाम JINPAT
प्रमाणन ISO9001.ISO14000.CE.UL.FCC.RoHS
मॉडल संख्या एलपीटी080
न्यूनतम आदेश मात्रा 1 टुकड़ा
मूल्य Negotiable
पैकेजिंग विवरण मानक/अनुरोध पर
प्रसव के समय 2 सप्ताह एआरओ
भुगतान शर्तें टीटी/सीसी/पेपैल
आपूर्ति की क्षमता 1000 यूनिट/सप्ताह
उत्पाद विवरण
भीतरी व्यास 80mm काम करने की गति 0~300आरपी
संपर्क सामग्री बहुमूल्य धातु वर्किंग टेम्परेचर -20 डिग्री सेल्सियस ~ + 60 डिग्री सेल्सियस
घर निर्माण की सामग्री एल्यूमीनियम मिश्र धातु रेटिंग वोल्टेज 240VAC / डीसी
लीड वायर लंबाई स्टेटर: 300 मिमी रोटर: 300 मिमी
हाई लाइट

LPT080 इलेक्ट्रिकल रोटरी जॉइंट

,

इलेक्ट्रोमैकेनिकल सिस्टम इलेक्ट्रिकल रोटरी जॉइंट

,

80mm इलेक्ट्रिकल रोटरी जॉइंट

उत्पाद विवरण

इलेक्ट्रोमैकेनिकल सिस्टम LPT080 इलेक्ट्रिकल रोटरी जॉइंट 300rpm इनर डायमीटर 80mm



स्लिप रिंग का उपयोग किसी भी इलेक्ट्रोमैकेनिकल सिस्टम में किया जा सकता है, जिसमें बिजली और / या डेटा को स्थिर से घूर्णन संरचना में स्थानांतरित करते समय अनर्गल, निरंतर रोटेशन की आवश्यकता होती है।स्लिप रिंग को रोटरी इलेक्ट्रिकल इंटरफेस, कलेक्टर, कुंडा या रोटरी जॉइंट भी कहा जाता है।एक पर्ची की अंगूठी संचालन को सरल बनाकर और जंगम जोड़ों से लटकने वाले नुकसान-प्रवण तारों को समाप्त करके सिस्टम के प्रदर्शन में सुधार कर सकती है। बोर के माध्यम से 80 मिमी अबाधित हाइड्रोलिक्स, न्यूमेटिक्स या एक संकेंद्रित शाफ्ट माउंट के लिए रूटिंग स्पेस प्रदान करता है। बोर हाइड्रोलिक्स, न्यूमेटिक्स या के लिए रूटिंग स्पेस प्रदान करता है। एक संकेंद्रित शाफ्ट माउंट।



LPT080 हमारी फाइबर ब्रश तकनीक का उपयोग करता है जो पारंपरिक स्लिप रिंग संपर्कों पर कई लाभ प्रदान करता है जिसमें प्रति ब्रश बंडल के संपर्क के कई बिंदु, फाइबर प्रति कम संपर्क बल और कम संपर्क पहनने की दर शामिल है।इसके अलावा, फाइबर ब्रश को स्नेहन की आवश्यकता नहीं होती है और वस्तुतः कोई पहनने वाला मलबा नहीं होता है।LPT080 में होल स्लिप रिग के माध्यम से फील्ड सर्विस करने योग्य ब्रश ब्लॉक LPT080-2415 की सुविधा है, जिसमें 24 सर्किट रूटिंग 15A प्रति सर्किट हैं। एक ही समय में वर्तमान और विभिन्न विशिष्ट सिग्नल को स्थानांतरित करें

(ईथरनेट, यूएसबीसिग्नल, एचडीएमआई सिग्नल वगैरह)।





इलेक्ट्रॉनिक और इलेक्ट्रिक यांत्रिक
सर्किट कुल 6सीकेटी काम करने की गति 0~300आरपी
विवरणबीमार होना 6X5A भीतरी व्यास 80mm
रेटिंग वोल्टेज 240VAC / डीसी संपर्क सामग्री बहुमूल्य धातु
ढांकता हुआ ताकत 1000VAC@50Hz घर निर्माण की सामग्री एल्यूमीनियम मिश्र धातु
इन्सुलेशन प्रतिरोध 500MΩ@500वीडीसी लीड वायर लंबाई

स्टेटर: 300 मिमी

रोटर: 300 मिमी

वातावरण टिप्पणियां
वर्किंग टेम्परेचर -20 डिग्री सेल्सियस ~ + 60 डिग्री अन्य /
कार्य आर्द्रता ≤60% आरएच





LPT080-0605-रूपरेखा आरेखण






LPT080-0610-रूपरेखा आरेखण




LPT080-0615-रूपरेखा आरेखण








LPT080-1205-रूपरेखा आरेखण






LPT080-1210-रूपरेखा आरेखण








LPT080-1215-रूपरेखा आरेखण




LPT080-1805-रूपरेखा आरेखण




LPT080-1810-रूपरेखा आरेखण






LPT080-1815-रूपरेखा आरेखण

LPT080-1815 (2).png





LPT080-2405-रूपरेखा आरेखण








LPT080-2410-रूपरेखा आरेखण






LPT080-2415-रूपरेखा आरेखण

LPT080-2415 (2).png


अक्सर पूछे जाने वाले प्रश्न

हम क्या करें?
हम उच्च गुणवत्ता वाली पर्ची के छल्ले के विकास, डिजाइन और निर्माण पर ध्यान केंद्रित करते हैं, और घूर्णन प्रणालियों के लिए विभिन्न समाधान प्रदान करते हैं।

हम व्यवसाय में कितने समय से हैं?
JINPAT ने 1996 से स्लिप रिंग व्यवसाय में प्रवेश किया है, जिसमें हजारों ग्राहक हमारे उत्पादों या सेवाओं को स्वीकार करते हैं।JINPAT आपको सही समाधान प्रदान कर सकता है।

हमारे साथ कौन?

हम विभिन्न उद्योगों में सहयोग कर रहे हैं और सफलता हासिल कर रहे हैं।हमारी विशेषज्ञता सेना के साथ-साथ विभिन्न आवश्यकताओं और मानकों को पूरा कर सकती है।



संपर्कों के लिए मुझे पारे के बजाय कीमती धातु क्यों चुननी चाहिए?

प्राथमिक कारण सुरक्षा है।बेशक, पारा एक जहरीला पदार्थ है, इसलिए यदि आपके आवेदन में खाद्य निर्माण या प्रसंस्करण, दवा उपकरण, या कोई अन्य उपयोग शामिल है जहां संदूषण एक गंभीर खतरा हो सकता है, तो आपकी पसंद कीमती धातु संपर्क होना चाहिए।जैसा कि हम सभी जानते हैं कि पारे का रिसाव और उससे होने वाला प्रदूषण हो सकता है।


टिप्पणियाँ:
इकाई का परिचालन जीवन तापमान, घूर्णन गति और पर्यावरण पर निर्भर करता है।वायर कलर कोड पर हमसे संपर्क करें।हम व्यापार रहस्य रखने के लिए वेबसाइट पर अधिक जानकारी प्रदर्शित नहीं कर सकते हैं।कृपया हमें ईमेल के माध्यम से अधिक समाधान के लिए अपना अनुरोध भेजें।

यदि आप जिनपैट स्लिप रिंग्स के बारे में अधिक जानकारी जानना चाहते हैं, तो कृपया जिनपैट से संपर्क करें, हमारे बिक्री इंजीनियर आपको सिफारिशें या अनुकूलन प्रदान करेंगे।
