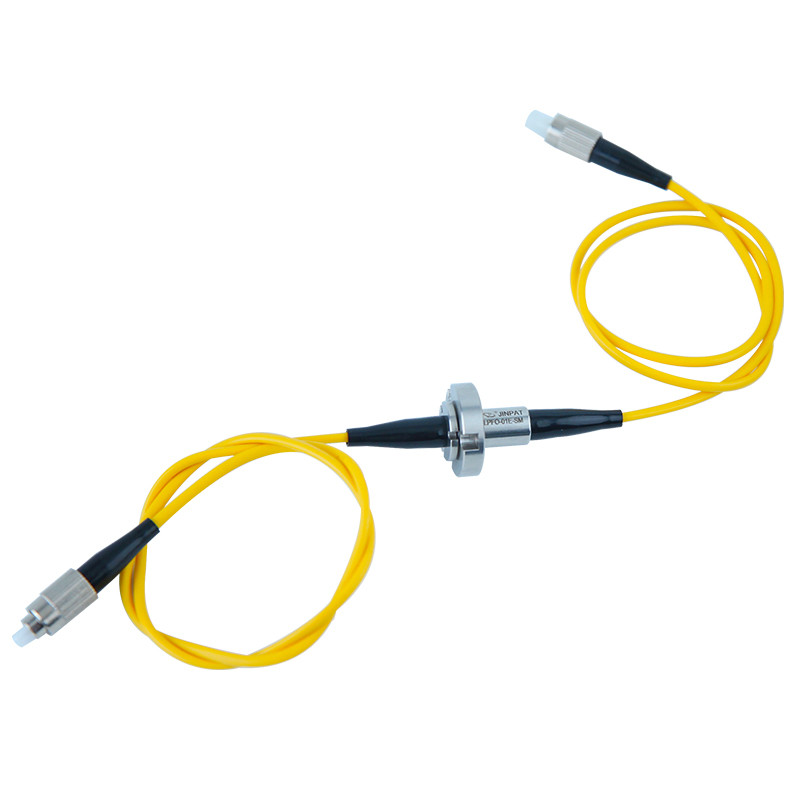

कॉम्पैक्ट हाइब्रिड स्लिप रिंग फाइबर ऑप्टिक रोटरी ज्वाइंट वीडियो सर्विलांस ट्रांसमिटिंग
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xवोल्टेज रेटिंग | 240VAC/डीसी | कुल सर्किट | 1 सर्किट फाइबर |
---|---|---|---|
फाइबर के प्रकार | एसएम/एमएम | वर्तमान रेटिंग | 2ए/सर्किट |
ढांकता हुआ ताकत | 500VAC@60Hz | इन्सुलेशन प्रतिरोध | 1000MΩ @ 500VDC |
आवेदन | रोबोटिक्स वाहन | लीड तार का आकार | AWG28 सिल्वर प्लेटेड /300mm |
हाई लाइट | ऑप्टिकल रोटरी जॉइंट,फाइबर ऑप्टिक स्लिप रिंग,कॉम्पैक्ट हाइब्रिड रोटरी जॉइंट |
फाइबर ऑप्टिक रोटरी ज्वाइंट कॉम्पैक्ट हाइब्रिड स्लिप रिंग वीडियो सर्विलांस पावर ट्रांसमिशन और हाई स्पीड डेटा
विवरण
हाइब्रिड रोटरी ज्वाइंट को सबसे अधिक आवश्यकताओं के लिए डिज़ाइन किया जाएगा और उस कठोर वातावरण और उत्कृष्ट ऑप्टिकल प्रदर्शन के लिए परीक्षण किया जाएगा।
सभी सामग्रियों और घटकों को चरम परिस्थितियों में उच्चतम विश्वसनीयता सुनिश्चित करने के लिए चुना गया है, जिसमें सदमे और कंपन, कार्य तापमान, कार्य आर्द्रता और धूल शामिल हैं।
LPF0 के डिजाइन ने औद्योगिक और सैन्य दोनों अनुप्रयोगों में प्रदर्शन रिकॉर्ड साबित किया है। इसके अलावा, पैकेज को ग्राहक की विशिष्ट आवश्यकताओं के अनुरूप कॉन्फ़िगर किया जा सकता है।
हाइब्रिड रोटरी जॉइंट एकल और बहु-चैनल विकल्पों में उपलब्ध है। सबसे अधिक लागत और आकार कुशल विकल्प एकल और दोहरी चैनल डिजाइन हैं। पारंपरिक स्लिप रिंग की तुलना में कई फायदे हैं। कुछ हद तक, कोई रिसाव नहीं, लंबी ट्रांसमिशन दूरी, छोटा आकार, हल्का वजन।
If more than two fibers are in a system at present multiplexing solutions are available to combine multiple channels onto one or two fiber to allow the use of a one or two channels suitable for a harsh situation.
विशेषताएं
- कठोर वातावरण के लिए मजबूत
- उच्च रिटर्न हानि और कम क्रॉसस्टॉक
- कॉम्पैक्ट आकार और पैकेज
- उच्च संचरण दर और कम प्रतिरोध
- विन्यास विकल्पों की विविधता
- कस्टम डिजाइन उपलब्ध
विकल्प
- उच्च शॉक वातावरण में काम करना
- 100 किमी से अधिक फाइबर डेटा कनेक्टर
- एकीकृत पावर चैनल और सिग्नल चैनल
- एकल-चैनल डिजाइन और म्यूटी चैनल डिजाइन
- सिंगल मोड या मल्टीमोड और सिंगल चैनल या मल्टीचैनल
विनिर्देश | |
तरंगदैर्ध्य | 1550nm |
मोड | एकल मोड |
सर्किट | एकल चैनल |
कार्य गति | >100 आरपीएम |
सम्मिलन हानि | <2 डीबी |
रिटर्न हानि | >54 डीबी |
धक्का | 12N |
कनेक्टर का प्रकार | एफसी |
कार्य तापमान | 0~50°C |
भंडारण तापमान | 0~80°C |
यदि आप Jinpat स्लिप रिंग के बारे में अधिक जानकारी जानना चाहते हैं, कृपया Jinpat से संपर्क करें, हमारे बिक्री इंजीनियरों आप सिफारिश या अनुकूलन प्रदान करेगा
आयाम
आवेदन चित्र
