कॉम्पैक्ट 12 सर्किट स्वतंत्र स्लिप रिंग 360° निरंतर घूर्णन के साथ चिकनी शक्ति हस्तांतरण के लिए
उत्पाद विवरण
| सर्किट की संख्या | 12,000 | प्रचालन गति | 0-100 आरपीएम |
|---|---|---|---|
| वोल्टेज | 240 वीएसी / डीसी | वर्तमान रेटिंग | 1-3ए |
| तापमान की रेंज | -20 ℃ से +60 ℃ | कार्यशील आर्द्रता | 60% आरएच या उच्चतर |
| संपर्क सामग्री | सोने को सोना | सीसा आकार | 28# चांदी चढ़ाया हुआ तांबा |
| प्रमुख लंबाई | 250 मिमी (9.843 इंच) | ढांकता हुआ ताकत | प्रत्येक सर्किट के बीच ≥200 vac @50 हर्ट्ज |
| शरीर की सामग्री | अनमोल धातु | इन्सुलेशन प्रतिरोध | 50 M @ @ 500 VDC |
| बिजली का शोर | 30 माह | अधिकतम गति | 200 आरपीएम निरंतर |
| ROTATION | 360° निरंतर | ||
| प्रमुखता देना | 12 सर्किट अलग स्लिप रिंग,360° निरंतर घूर्णन स्लिप रिंग,कॉम्पैक्ट अलग स्लिप रिंग |
||
उत्पाद विवरण

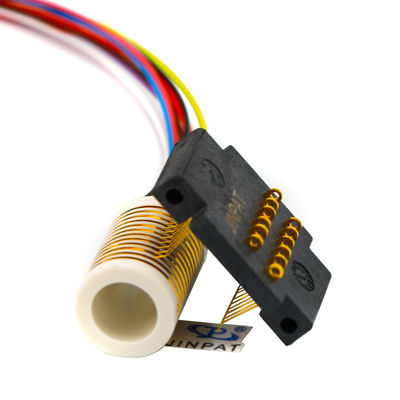

कॉम्पैक्ट LPS-12 गोल्ड सेपरेट स्लिप रिंग - 12 सर्किट
यह उच्च-गुणवत्ता वाला स्लिप रिंग यूनिट इलेक्ट्रोमैकेनिकल सिस्टम के लिए डिज़ाइन किया गया है जिसमें स्थिर और घूर्णन संरचनाओं के बीच बिजली या डेटा के हस्तांतरण के दौरान निरंतर घूर्णन की आवश्यकता होती है। रोटरी इलेक्ट्रिकल इंटरफेस या इलेक्ट्रिकल रोटरी जॉइंट के रूप में भी जाना जाता है, ये घटक सिस्टम की क्षमता को बढ़ाते हैं, डिज़ाइन को सरल बनाते हैं, और घूर्णन के दौरान क्षति को रोकते हैं।
मुख्य विशेषताएं
- गोल्ड कॉन्टैक्ट्स के साथ 12-सर्किट स्टैंडर्ड मॉडल
- लगातार 200 rpm तक की गति से संचालित होता है
- कलर-कोडेड वायरिंग के साथ 250 मिमी स्टैंडर्ड लीड लंबाई
- विभिन्न डेटा बस प्रोटोकॉल के साथ संगत
- सीलबंद कॉन्फ़िगरेशन में उपलब्ध है
- विस्तारित सेवा जीवन के लिए सटीक बॉल बेयरिंग
- सुचारू संचालन के लिए 90° V-ग्रूव डिज़ाइन
प्रदर्शन लाभ
- सिस्टम दक्षता के लिए न्यूनतम टॉर्क आवश्यकताएं
- अंतरिक्ष-बाधित अनुप्रयोगों के लिए कॉम्पैक्ट पदचिह्न
- असाधारण रूप से सुचारू घूर्णन विशेषताएं
- सिग्नल अखंडता के लिए कम विद्युत शोर
- 360° निरंतर घूर्णन क्षमता
- उच्च बैंडविड्थ ट्रांसफर क्षमता
- तत्काल आवश्यकताओं के लिए त्वरित शिपिंग उपलब्ध है
तकनीकी विशिष्टताएँ
| पैरामीटर | मान |
|---|---|
| ऑपरेटिंग स्पीड | 0-100 rpm |
| सर्किट की संख्या | 12 |
| वोल्टेज रेटिंग | 240 VAC/DC |
| वर्तमान रेटिंग | 1-3A |
| तापमान रेंज | -20℃ से +60℃ |
| संपर्क सामग्री | सोना से सोना |
| ढांकता हुआ शक्ति | ≥200 VAC @50Hz |
| इन्सुलेशन प्रतिरोध | 50 MΩ @ 500 VDC |
विशिष्ट अनुप्रयोग
- विद्युत परीक्षण उपकरण और उपकरण
- विनिर्माण और प्रक्रिया नियंत्रण प्रणाली
- रोबोटिक्स और रोटरी सेंसर अनुप्रयोग
- सीसीटीवी पैन/टिल्ट कैमरा तंत्र
- चिकित्सा और विमानन उपकरण
- प्रदर्शनी/प्रदर्शन घूर्णन प्रणाली
- कस्टम और OEM मशीनरी
निर्माता की जानकारी
JINPAT इलेक्ट्रॉनिक्स उच्च-गुणवत्ता वाले स्लिप रिंग समाधानों में विशेषज्ञता रखता है:
- 500+ कर्मचारियों के साथ 12,000+ वर्ग मीटर उत्पादन सुविधा
- 69 पेटेंट और राष्ट्रीय उच्च-तकनीक उद्यम मान्यता
- 1996 से 20+ वर्षों का अनुसंधान एवं विकास और विनिर्माण अनुभव
- वाणिज्यिक और सैन्य अनुप्रयोगों में 10,000+ सफल डिज़ाइन
- अग्रणी उद्यमों के साथ वैश्विक साझेदारी
- कस्टम इंजीनियरिंग समाधान उपलब्ध हैं
अक्सर पूछे जाने वाले प्रश्न
स्लिप रिंग क्या है?
एक स्लिप रिंग एक इलेक्ट्रोमैकेनिकल डिवाइस है जो स्थिर और घूर्णन घटकों के बीच बिजली और सिग्नल ट्रांसमिशन को सक्षम बनाता है, क्षति-प्रवण लटकते तारों को खत्म करता है जबकि सिस्टम के प्रदर्शन में सुधार करता है।
उत्पाद चयन मार्गदर्शन
इष्टतम स्लिप रिंग चयन के लिए, अपने एप्लिकेशन की सर्किट आवश्यकताओं, वोल्टेज/वर्तमान विनिर्देशों, ऑपरेटिंग स्पीड और माउंटिंग कॉन्फ़िगरेशन पर विचार करें। हमारी इंजीनियरिंग टीम कस्टम समाधानों के लिए मानार्थ परामर्श प्रदान करती है।
