2-चैनल कोएक्सियल रोटरी जॉइंट 50Ω/75Ω सीसीटीवी पैन टिल्ट के लिए

  • 2-Channel Coaxial Rotary Joint 50Ω/75Ω for CCTV Pan Tilt
उत्पत्ति के प्लेस चीन
ब्रांड नाम JINPAT
प्रमाणन ISO/CE/RoHS/UL
मॉडल संख्या एलपीसीसी -02
न्यूनतम आदेश मात्रा 10PCS
मूल्य negotiable
उत्पाद विवरण
विशिष्ट प्रतिबाधा 50Ω/75Ω संचालन गति 0-100 आरपीएम
कार्य तापमान -40 ℃ ~ + 80 ℃ कार्य आर्द्रता 60% आरएच या उच्चतर
आवृति सीमा डीसी 3GHz औसत भार शक्ति 100W @ DC-2GHZ 60W @ DC-3GHz
इन्सुलेशन प्रतिरोध ≥100m@@500VDC ढांकता हुआ ताकत ≥1000V@50GHz
निविष्ट वस्तु का नुकसान <1.5db@3ghz वीएसडब्ल्यूआर 1.8 मैक्स
वीएसडब्ल्यूआर वाह 0.1db अधिकतम चरण वाह 1°
बल खींचो 10N घर निर्माण की सामग्री पीतल/जिंक चढ़ाना
केबल लंबाई 250 मिमी
प्रमुखता देना

2-चैनल कोएक्सियल रोटरी जॉइंट

,

सीसीटीवी के लिए 50Ω कोएक्सियल रोटरी जॉइंट

,

75Ω रोटरी जॉइंट पैन टिल्ट
उत्पाद विवरण
2-चैनल स्लिप रिंग समाक्षीय घूर्णी संयुक्त सीसीटीवी पैन टिल्ट के लिए सुचारू रूप से और विश्वसनीयता से काम करना
उत्पाद विनिर्देश
विशेषता मूल्य
प्रकार इलेक्ट्रॉनिक सामान
विशिष्ट प्रतिबाधा 50Ω/75Ω
परिचालन गति 0-100 आरपीएम
कार्य तापमान -40°C~ +80°C
कार्यशील आर्द्रता 60% आरएच या उससे अधिक
उत्पाद का वर्णन

आरएफ समाक्षीय घूर्णी जोड़ एक यांत्रिक-विद्युत एकीकरण घटक है जो घूर्णन की अनुमति देते हुए विद्युत कनेक्शनों को प्रसारित करने या तोड़ने के लिए केबल या उपकरणों पर स्थापित है।

प्रमुख विशेषताएं
  • संपर्क भागों में बढ़ी हुई स्थायित्व के लिए ठोस सोने के साथ दुर्लभ धातु होती है
  • लंबे समय तक पहनने वाला, एंटीऑक्सिडेंट स्लिप रिंग डिजाइन सेवा जीवन का विस्तार सुनिश्चित करता है
  • विश्वसनीय संकेत संचरण के लिए परिशुद्धता-इंजीनियरिंग संपर्क युग्मन
  • कम टोक़ आवश्यकताओं के साथ कॉम्पैक्ट डिजाइन
  • कम विद्युत शोर के साथ उच्च बैंडविड्थ हस्तांतरण क्षमता
  • तत्काल आवश्यकताओं को पूरा करने के लिए त्वरित शिपमेंट के लिए उपलब्ध
तकनीकी मापदंड
आवृत्ति सीमा DC-3GHz
औसत भार शक्ति 100W @ DC-2GHz / 60W @ DC-3GHz
इन्सुलेशन प्रतिरोध ≥100MΩ@500VDC
डायलेक्ट्रिक शक्ति ≥1000V@50GHz
सम्मिलन हानि <1.5dB@3GHz
वीएसडब्ल्यूआर 1.8 अधिकतम
आवास सामग्री पीतल/जिंक कोटिंग
संपर्क सामग्री सोने से सोने तक
आईपी रेटिंग IP40
उपलब्ध विकल्प
  • उच्च गति संस्करण उपलब्ध
  • धातु आवास विकल्प
  • उच्च सीलिंग डिग्री विन्यास
  • कस्टम आवृत्ति रेंज
  • विभिन्न प्रकार के अंत सीसा तार प्लग
आवेदन
  • परिशुद्धता उपकरण और माप उपकरण
  • सैन्य हथियार प्रणाली
  • औद्योगिक प्रक्रिया नियंत्रण उपकरण
  • सूचकांक तालिकाएँ और घूर्णी प्लेटफार्म
  • सीसीटीवी पैन/टिल्ड कैमरा माउंट
  • रोबोटिक्स और स्वचालन प्रणाली
  • प्रदर्शनी और प्रदर्शन उपकरण
  • चिकित्सा निदान उपकरण
  • विमानन और एयरोस्पेस उपकरण
उत्पाद चित्र

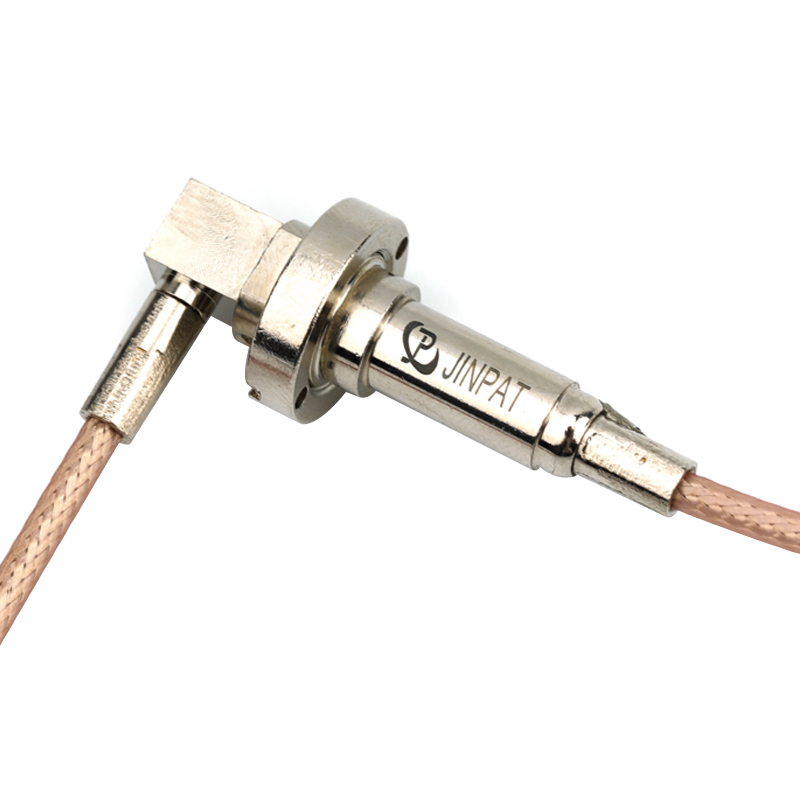

2-चैनल कोएक्सियल रोटरी जॉइंट 50Ω/75Ω सीसीटीवी पैन टिल्ट के लिए 0
2-चैनल कोएक्सियल रोटरी जॉइंट 50Ω/75Ω सीसीटीवी पैन टिल्ट के लिए 1
2-चैनल कोएक्सियल रोटरी जॉइंट 50Ω/75Ω सीसीटीवी पैन टिल्ट के लिए 2
2-चैनल कोएक्सियल रोटरी जॉइंट 50Ω/75Ω सीसीटीवी पैन टिल्ट के लिए 3
