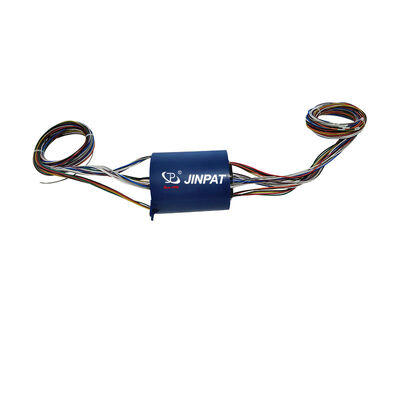

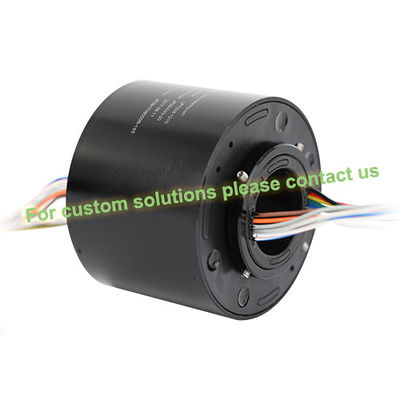

एनालॉग और डिजिटल सिग्नल ट्रांसमिशन के लिए IP54 सुरक्षा के साथ 24 सर्किट 500VAC/DC थ्रू होल स्लिप रिंग
उत्पाद विवरण
| कुल | 24सीकेटी | विवरण | 24X10ए |
|---|---|---|---|
| रेटिंग वोल्टेज | 500 वीएसी / डीसी | कार्य तापमान | -40 ° C ~+80 ° C |
| कार्यशील आर्द्रता | ≤60% आरएच | आई पी | आईपी54 |
| प्रमुखता देना | 15A होल स्लिप रिंग के माध्यम से,10A होल स्लिप रिंग के माध्यम से,15A बोर स्लिप रिंग के माध्यम से; |
||
उत्पाद विवरण
5A 10A 15A एनालॉग और डिजिटल सिग्नल ट्रांसमिशन के लिए होल स्लिप रिंग के माध्यम से
एक स्लिप रिंग विद्युत यांत्रिक प्रणालियों में एक आवश्यक घटक है जिसमें स्थिर संरचनाओं से घूर्णन संरचनाओं में शक्ति या डेटा स्थानांतरित करते समय निरंतर घूर्णन की आवश्यकता होती है।रोटरी इलेक्ट्रिकल इंटरफेस के रूप में भी जाना जाता है, कलेक्टर, घुमावदार, या कम्यूटेटर, स्लिप रिंग ऑपरेशन को सरल करके और चलती जोड़ों से क्षतिग्रस्त लटकती तारों को समाप्त करके सिस्टम प्रदर्शन को बढ़ाते हैं।
SPT050-104-2410 रूपरेखा चित्र
तकनीकी विनिर्देश
| इलेक्ट्रॉनिक और इलेक्ट्रिकल | मैकेनिकल |
|---|---|
| सर्किट:कुल 24CKT | काम करने की गतिः0-400 आरपीएम |
| विवरण:24×10A | आंतरिक व्यास:Φ50 मिमी |
| नामित वोल्टेजः500VAC/DC | संपर्क सामग्रीःफाइबर ब्रश |
| डायलेक्ट्रिक शक्तिः1500VAC@60Hz | आवास सामग्रीःफाइबर-प्रबलित प्लास्टिक |
| इन्सुलेशन प्रतिरोधः≥1000MΩ@500VDC | सीसा के तार की लंबाईःस्टेटर: 1 मीटर, रोटर: 1 मीटर |
| पर्यावरण | टिप्पणियाँ |
| कार्य तापमानः-40°C से +80°C | आवेदनःविभिन्न औद्योगिक अनुप्रयोग |
| काम करने की आर्द्रता:≤ 60% आरएच | अन्य:उपलब्ध अनुकूलन विकल्प |
| आईपी रेटिंगःIP54 (क्षैतिज स्थापना) |
एलपीटी सीरीज के थ्रू-बोर स्लिप रिंग में एक केंद्र छेद होता है जो ड्राइव शाफ्ट, गैस-तरल मार्गों को समायोजित कर सकता है और उच्च आवृत्ति, फाइबर, एन्कोडर,तरंगमार्ग, गैस और तरल जोड़ों. उन्नत फाइबर ब्रश तकनीक न्यूनतम घर्षण के साथ विश्वसनीय संपर्क सुनिश्चित करती है. 0 से 1000 मिमी के बीच के छेद के साथ उपलब्ध है, mA से 5000 एम्पर्स तक वर्तमान रेटिंग,और विभिन्न संचरण आवश्यकताओं को पूरा करने के लिए 10000 वोल्ट तक के वोल्टेज.
प्रमुख विशेषताएं
- एनालॉग और डिजिटल सिग्नल प्रसारित करें
- शक्ति और संकेतों का मिश्रित संचरण जिसमें शामिल हैंः
- ईथरनेटः 10 एमबीपीएस/100 एमबीपीएस/1000 एमबीपीएस
- औद्योगिक ईथरनेट: ईथरनेट, ईथरकैट, प्रोफाइननेट, पावरलिंक, सर्कोस III/आईपी
- एचडी वीडियो: एसडीआई, एलवीडीएस
- सीरियल संचार: RS232, RS485, RS422
- यूनिवर्सल सीरियल बसः यूएसबी2.0
- औद्योगिक फील्डबस: CANBus, ProfiBus, InterBus, CC-Link, डिवाइसनेट
- सेंसर सिग्नल: थर्मल प्रतिरोध, थर्मोकपल, तनाव गेज
- रखरखाव मुक्त संचालन के साथ लंबी सेवा जीवन
- आसान स्थापना और एकीकरण
