एकल चैनल स्लिप रिंग रोटरी संयुक्त जिसमें DC से 18 GHz आवृत्ति रेंज और स्टेनलेस स्टील का केस है

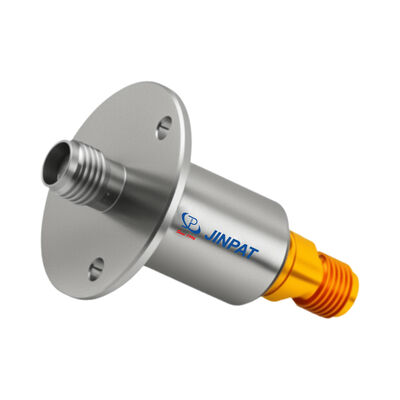

  • Single Channel Slip Ring Rotary Joint with DC to 18 GHz Frequency Range and Stainless Steel Case

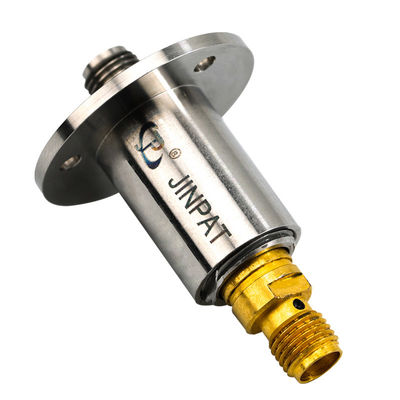

  • Single Channel Slip Ring Rotary Joint with DC to 18 GHz Frequency Range and Stainless Steel Case

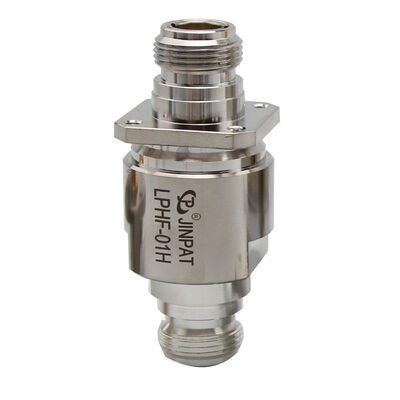

  • Single Channel Slip Ring Rotary Joint with DC to 18 GHz Frequency Range and Stainless Steel Case

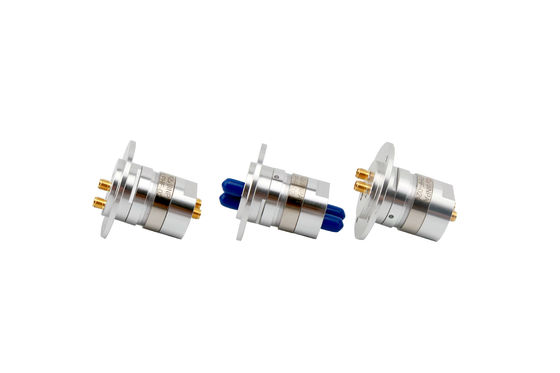

  • Single Channel Slip Ring Rotary Joint with DC to 18 GHz Frequency Range and Stainless Steel Case
उत्पत्ति के प्लेस चीन
ब्रांड नाम JINPAT
प्रमाणन ISO/CE/RoHS/UL
मॉडल संख्या एलपीएचएफ-01बी
न्यूनतम आदेश मात्रा 10PCS
मूल्य negotiable
पैकेजिंग विवरण मानक/अनुरोध पर
प्रसव के समय 2 सप्ताह एआरओ
भुगतान शर्तें टीटी/सीसी/पेपैल
आपूर्ति की क्षमता 500 टुकड़े / सप्ताह
उत्पाद विवरण
आवृति सीमा डीसी से 18 गीगाहर्ट्ज पीक शक्ति, मैक्स 1500 डब्ल्यू @ 1 गीगाहर्ट्ज
चरण वाह (डिग्री अधिकतम) 1 ° सम्मिलन हानि, वाह 0.04 डीबी
आईपी ​​सुरक्षा स्तर आईपी ​​​​60 प्रति एन 60529 केस सामग्री स्टेनलेस स्टील
भौतिक संपर्क फीरोज़ा तांबा आवेदन वाहन बुर्ज
प्रमुखता देना

स्लिप रिंग रोटरी ज्वाइंट

,

कॉक्स रोटरी ज्वाइंट

,

सिंगल चैनल स्लिप रिंग
उत्पाद विवरण
सिंगल चैनल स्लिप रिंग/रोटरी जॉइंट डीसी से 18 गीगाहर्ट्ज़
बेरिलियम कॉपर कॉन्टैक्ट्स के साथ हल्का डिज़ाइन
आरएफ कोएक्सियल कनेक्टर ट्रांसमिशन लाइनों में विद्युत कनेक्शन स्थापित करने या तोड़ने के लिए केबलों या उपकरणों पर स्थापित आवश्यक घटक हैं। यांत्रिक और विद्युत एकीकरण उत्पादों के रूप में, वे कॉम्पैक्ट थ्रू-बोर कॉन्फ़िगरेशन के लिए एक किफायती और आसानी से उपलब्ध समाधान प्रदान करते हैं।
आदर्श अनुप्रयोग
  • वीडियो सिस्टम (सीसीटीवी निगरानी)
  • रोबोटिक्स और ऑटोमेशन उपकरण
  • केबल रील और वाइंडिंग सिस्टम
  • चिकित्सा निदान उपकरण
  • पैकेजिंग मशीनरी
रेडियो फ्रीक्वेंसी विनिर्देश
पैरामीटर विनिर्देश
इंटरफ़ेस प्रकार एसएमए फीमेल (50 ओम)
शैली आई टाइप
आवृत्ति रेंज डीसी से 18 गीगाहर्ट्ज़
पीक पावर, अधिकतम 1 गीगाहर्ट्ज़ पर 1500 डब्ल्यू
औसत शक्ति, अधिकतम 1 गीगाहर्ट्ज़ पर 200 डब्ल्यू
12 गीगाहर्ट्ज़ पर 70 डब्ल्यू
18 गीगाहर्ट्ज़ पर 50 डब्ल्यू
वीएसडब्ल्यूआर, अधिकतम 0 से 6 गीगाहर्ट्ज़ पर 1.20
6 से 12 गीगाहर्ट्ज़ पर 1.25
12 से 18 गीगाहर्ट्ज़ पर 1.30
वीएसडब्ल्यूआर वाह 0.03
इन्सर्शन लॉस, अधिकतम 0 से 6 गीगाहर्ट्ज़ पर 0.25 डीबी
6 से 12 गीगाहर्ट्ज़ पर 0.30 डीबी
12 से 18 गीगाहर्ट्ज़ पर 0.40 डीबी
इन्सर्शन लॉस वाह 0.04 डीबी
फेज वाह (डिग्री अधिकतम) 1°
यांत्रिक और पर्यावरणीय विनिर्देश
पैरामीटर विनिर्देश
अधिकतम घूर्णन गति 100 आरपीएम
न्यूनतम जीवन प्रत्याशा 5 * 10⁶ क्रांति
प्रारंभिक टॉर्क अधिकतम 1 एनसीएम
निरंतर घूर्णी टॉर्क अधिकतम 1 एनसीएम
इंटरफ़ेस पर अधिकतम अक्षीय भार ±5 एन
इंटरफ़ेस पर अधिकतम रेडियल भार ±5 एन
केस सामग्री स्टेनलेस स्टील
संपर्क सामग्री बेरिलियम कॉपर
अनुमानित वजन 11.5 ग्राम
अंकन चिपकने वाला लेबल
ऑपरेटिंग तापमान रेंज -40 से +70℃
भंडारण तापमान रेंज -50 से +70℃
अधिकतम ऑपरेटिंग आर्द्रता (गैर-संघनक) 85%
अधिकतम भंडारण आर्द्रता 95%
आईपी ​​सुरक्षा स्तर EN 60529 के अनुसार IP 60
उत्पाद दस्तावेज़
एकल चैनल स्लिप रिंग रोटरी संयुक्त जिसमें DC से 18 GHz आवृत्ति रेंज और स्टेनलेस स्टील का केस है 0
रूपरेखा आरेख - यांत्रिक विनिर्देश
एकल चैनल स्लिप रिंग रोटरी संयुक्त जिसमें DC से 18 GHz आवृत्ति रेंज और स्टेनलेस स्टील का केस है 1
अनुप्रयोग उदाहरण - वास्तविक दुनिया का कार्यान्वयन
