5-चैनल उच्च-आवृत्ति स्लिप रिंग 5.25GHz IP40 30rpm

  • 5-Channel High-Frequency Slip Ring 5.25GHz IP40 30rpm
उत्पत्ति के प्लेस चीन
ब्रांड नाम JINPAT
प्रमाणन ISO/CE/RoHS/UL
मॉडल संख्या एलपीएफओ-05डी
न्यूनतम आदेश मात्रा 10PCS
मूल्य negotiable
पैकेजिंग विवरण मानक / अनुरोध पर
प्रसव के समय 2 सप्ताह एआरओ
भुगतान शर्तें टीटी/सीसी/पेपैल
आपूर्ति की क्षमता 500 टुकड़े / सप्ताह
उत्पाद विवरण
विनिर्देश चैनल CH1-CH5 जीवन का समय, न्यूनतम 5 मिलियन क्रांतियाँ
शरीर की सामग्री एल्यूमिलियन मिश्र धातु केस सतह खत्म प्रवाहकीय ऑक्सीकरण
बौद्धिक संपदा संरक्षण स्तर IP40 आईपी संरक्षण स्तर IP40
घूर्णी टोक़ 0.1 एनएम आइसोलेशन 55 डीबी
प्रमुखता देना

ip40 उच्च आवृत्ति स्लिप रिंग

,

30 आरपीएम उच्च आवृत्ति स्लिप रिंग
उत्पाद विवरण
5-चैनल हाई-फ़्रीक्वेंसी स्लिप रिंग IP40 30rpm 5.25GHz
उत्पाद अवलोकन

LPHF-05D एक कॉम्पैक्ट, उच्च-प्रदर्शन RF रोटरी जॉइंट है जिसे JINPAT द्वारा विकसित किया गया है, जो गतिशील वातावरण में स्थिर, उच्च-आवृत्ति सिग्नल ट्रांसमिशन की आवश्यकता वाले अनुप्रयोगों के लिए डिज़ाइन किया गया है। 5 स्वतंत्र चैनलों में 5.25GHz तक के समर्थन के साथ, यह अंतरिक्ष-बाधित, उच्च-विश्वसनीयता प्रणालियों में कुशल डेटा और पावर ट्रांसफर सुनिश्चित करता है।

मुख्य विशेषताएँ
विशेषता मूल्य
विशिष्टता चैनल CH1-CH5
जीवनकाल, मिनट 5 मिलियन चक्कर
बॉडी सामग्री एल्यूमिनियम मिश्र धातु
केस सतह खत्म प्रवाहकीय ऑक्सीकरण
IP सुरक्षा स्तर IP40
घूर्णी टॉर्क 0.1Nm
अलगाव 55dB

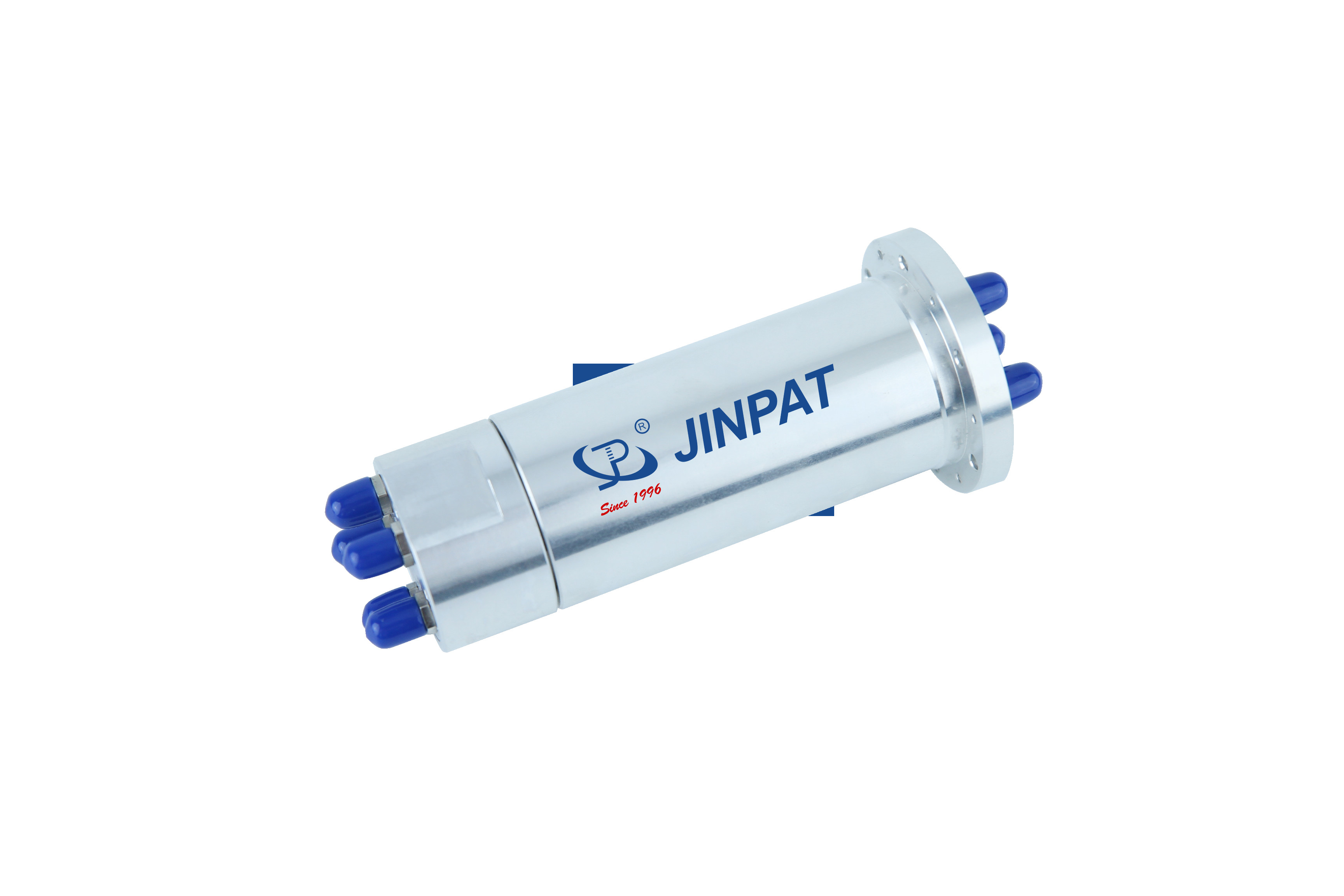

5-चैनल उच्च-आवृत्ति स्लिप रिंग 5.25GHz IP40 30rpm 0
उत्पाद सुविधाएँ
  • उच्च-आवृत्ति समर्थन: 5.25GHz तक RF सिग्नल ट्रांसमिशन को संभालता है, जो वास्तविक समय की निगरानी और उच्च गति डेटा विनिमय के लिए आदर्श है।
  • EMI/RFI सुरक्षा: उन्नत परिरक्षण और फ़िल्टरिंग शोर वाले वातावरण में स्थिर प्रदर्शन सुनिश्चित करते हैं।
  • मल्टी-चैनल डिज़ाइन: RF सिग्नल और पावर के एक साथ ट्रांसमिशन के लिए 5 चैनल, सिस्टम एकीकरण का अनुकूलन करते हैं।
  • टिकाऊ निर्माण: निरंतर घूर्णन के तहत दीर्घकालिक विश्वसनीयता के लिए उच्च-शक्ति मिश्र धातुओं के साथ सटीक मशीनिंग।
  • तेज़ अनुकूलन: 12 कनेक्टर प्रकारों (SMA, N, BNC, आदि) का समर्थन करता है, जिसमें त्वरित, अनुकूलित समाधान हैं।
  • हाइब्रिड एकीकरण: मिश्रित सिग्नल और पावर ट्रांसमिशन आवश्यकताओं के लिए इलेक्ट्रिकल स्लिप रिंग के साथ जोड़ा जा सकता है।
विशिष्ट अनुप्रयोग
  • उच्च-परिभाषा वीडियो निगरानी प्रणाली
  • चिकित्सा इंजीनियरिंग उपकरण
  • राडार सिस्टम
  • इलेक्ट्रॉनिक काउंटरमेज़र सिस्टम
  • सैटेलाइट संचार प्रणाली
  • उच्च-अंत रोबोटिक्स
  • इलेक्ट्रो-ऑप्टिकल पॉड
इलेक्ट्रिकल स्लिप रिंग या अतिरिक्त सिग्नल ट्रांसमिशन आवश्यकताओं के साथ एकीकृत समाधानों के लिए, कृपया अपनी आवश्यकताओं के अनुरूप एक अनुकूलित समाधान के लिए हमसे संपर्क करें।
5-चैनल उच्च-आवृत्ति स्लिप रिंग 5.25GHz IP40 30rpm 1
तकनीकी विशिष्टताएँ
चैनल CH1 CH2 CH3 CH4 CH5 प्रारंभिक टॉर्क 0.3Nm
इंटरफ़ेस प्रकार SMA-F(50Ω) SMA-F(50Ω) SMA-F(50Ω) SMA-F(50Ω) SMA-F(50Ω) घूर्णी टॉर्क 0.1Nm
प्रकार I I I I I घूर्णन गति, अधिकतम। 30 rpm
आवृत्ति रेंज DC-5.25GHz DC-5.25GHz DC-5.25GHz DC-5.25GHz DC-5.25GHz जीवनकाल, मिनट 5 मिलियन चक्कर
पीक पावर, अधिकतम। 200W 200W 200W 200W 200W बॉडी सामग्री एल्यूमिनियम मिश्र धातु
औसत शक्ति 10W 10W 10W 10W 10W केस सतह खत्म प्रवाहकीय ऑक्सीकरण
VSWR, अधिकतम 2.0 2.0 2.0 2.0 2.5 वज़न, लगभग 0.5 किलो
VSWR WOW 0.1 0.3 0.3 0.3 0.3 IP सुरक्षा स्तर IP40
सम्मिलन हानि, अधिकतम। 1.5dB 1.5dB 1.5dB 1.5dB 1.5dB ऑपरेशन तापमान -40~+65°C
सम्मिलन हानि WOW 0.15dB 0.3dB 0.3dB 0.3dB 0.3dB भंडारण तापमान -50~+70°C
अलगाव 55dB
