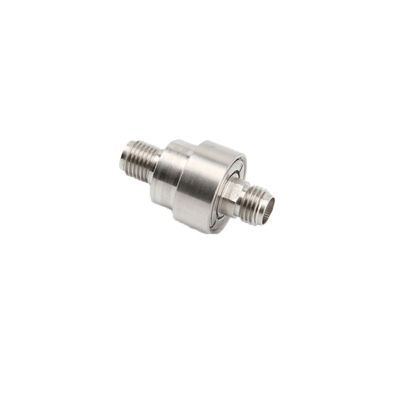

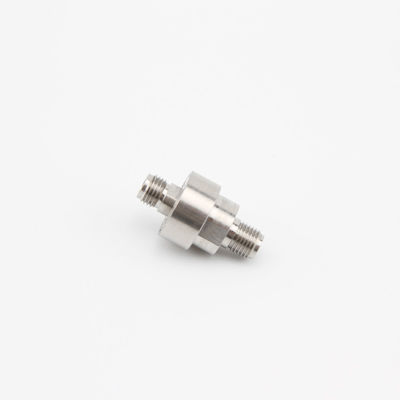

1 चैनल HF रोटरी स्लिप रिंग जिसमें 1500W पीक पावर और 18 GHz फ़्रीक्वेंसी रेंज है

  • 1 Channel HF Rotary Slip Ring with 1500W Peak Power and 18 GHz Frequency Range
  • 1 Channel HF Rotary Slip Ring with 1500W Peak Power and 18 GHz Frequency Range
  • 1 Channel HF Rotary Slip Ring with 1500W Peak Power and 18 GHz Frequency Range
उत्पत्ति के प्लेस चीन
ब्रांड नाम JINPAT
प्रमाणन ISO/CE/RoHS/UL
मॉडल संख्या एलपीएचएफ-01ए
न्यूनतम आदेश मात्रा 10PCS
मूल्य negotiable
पैकेजिंग विवरण मानक/अनुरोध पर
प्रसव के समय 2 सप्ताह एआरओ
भुगतान शर्तें टीटी/सीसी/पेपैल
आपूर्ति की क्षमता 50 हजार यूनिट/सप्ताह
उत्पाद विवरण
चैनल संख्या 1 आवृति सीमा डीसी से 18GHz
पीक शक्ति, मैक्स 1500W
प्रमुखता देना

घूमने वाली स्लिप रिंग

,

बोर स्लिप रिंग के माध्यम से लघु

,

1 चैनल एचएफ रोटरी स्लिप रिंग
उत्पाद विवरण
1 चैनल एचएफ रोटरी स्लिप रिंग 1500W 18 GHz
आरएफ रोटरी स्लिप रिंग विवरण
आरएफ रोटरी जोड़ लगातार घूमने वाले उपकरणों के लिए डिज़ाइन किए गए हैं, जो स्थिर से घूमने वाले घटकों तक उच्च-आवृत्ति और उच्च-गति दर सिग्नल प्रसारित करते हैं। इन स्लिप रिंग में विभिन्न उपकरणों में आसान एकीकरण के लिए एक कॉम्पैक्ट संरचना है, जिसमें विश्वसनीय प्रदर्शन और उत्कृष्ट परिरक्षण प्रभावशीलता है।
आरएफ कोएक्सियल कनेक्टर फिल्टरिंग, फेज़-मॉड्यूलेशन, फ्रीक्वेंसी मिक्सिंग, एटेन्यूएशन और डिटेक्शन सहित अतिरिक्त सिग्नल प्रोसेसिंग क्षमताएं प्रदान करते हैं। कम VSWR और न्यूनतम सिग्नल हानि के साथ, ये घटक हथियार प्रणालियों और सटीक माप उपकरणों की मांग आवश्यकताओं को पूरा करते हैं।
तकनीकी विनिर्देश
चैनल 1
आवृत्ति रेंज DC से 18GHz
VSWR, अधिकतम 0 से 6GHz पर 1.20; 6 से 12GHz पर 1.25; 12 से 18 GHz पर 1.35
VSWR भिन्नता 0.03
सम्मिलन हानि 0 से 6GHz पर 0.25 dB; 6 से 12GHz पर 0.35dB; 12 से 18GHz पर 0.50dB
सम्मिलन हानि भिन्नता 0.04dB
फेज, अधिकतम 1°
पीक पावर, अधिकतम 1500W
औसत शक्ति, अधिकतम 1 GHz पर 200W; 18GHz पर 30GHz
कार्य गति, अधिकतम 100 RPM
कनेक्टर प्रकार SMA महिला (50Ω)
संपर्क सामग्री बेरिलियम तांबा
कनेक्टर सामग्री स्टेनलेस स्टील
अंत सतह का अक्षीय भार, अधिकतम ±2N
अंत सतह का रेडियल भार, अधिकतम ±2N
प्रारंभिक टॉर्क 0.5Ncm, अधिकतम
कार्य टॉर्क 1Ncm, अधिकतम
वज़न 10g
कार्य तापमान -40~+70℃
नमी 85%
सुरक्षा ग्रेड IP40
जीवन 0.5 मिलियन चक्कर
रूपरेखा आरेखण
1 चैनल HF रोटरी स्लिप रिंग जिसमें 1500W पीक पावर और 18 GHz फ़्रीक्वेंसी रेंज है 0
रूपरेखा आरेखण - LPHF-01A

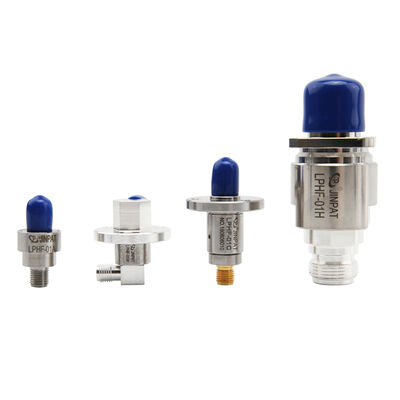

उत्पाद प्रदर्शन
1 चैनल HF रोटरी स्लिप रिंग जिसमें 1500W पीक पावर और 18 GHz फ़्रीक्वेंसी रेंज है 1
उत्पाद प्रदर्शन - LPHF-01A
