IP50 ईथरनेट सिग्नल स्लिप रिंग्स 1000Mbps हाइब्रिड ट्रांसमिशन
सर्किट | 11 सर्किट | संचालन गति | 0-300rpm |
---|---|---|---|
वर्किंग टेम्परेचर | 60% आरएच या उच्चतर | वोल्टेज आकड़ा | 24 वीएसी |
बिजली का शोर | 70mΩ मैक्स | नाम | सिग्नल स्लिप रिंग |
हाई लाइट | हाइब्रिड ट्रांसमिशन ईथरनेट स्लिप रिंग,1000Mbps सिग्नल स्लिप रिंग्स,IP50 इथरनेट सिग्नल स्लिप रिंग्स |

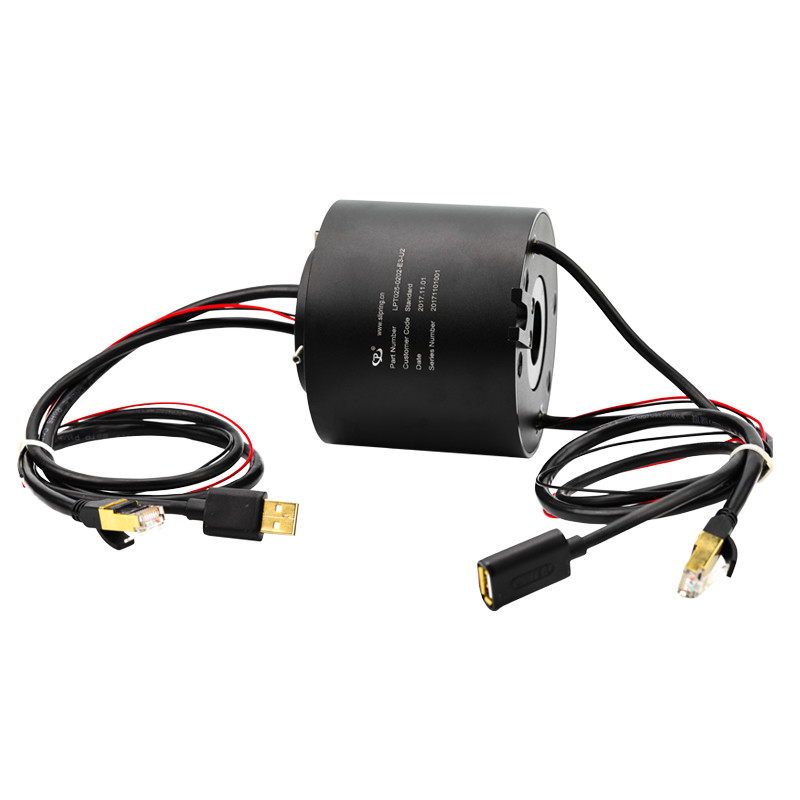

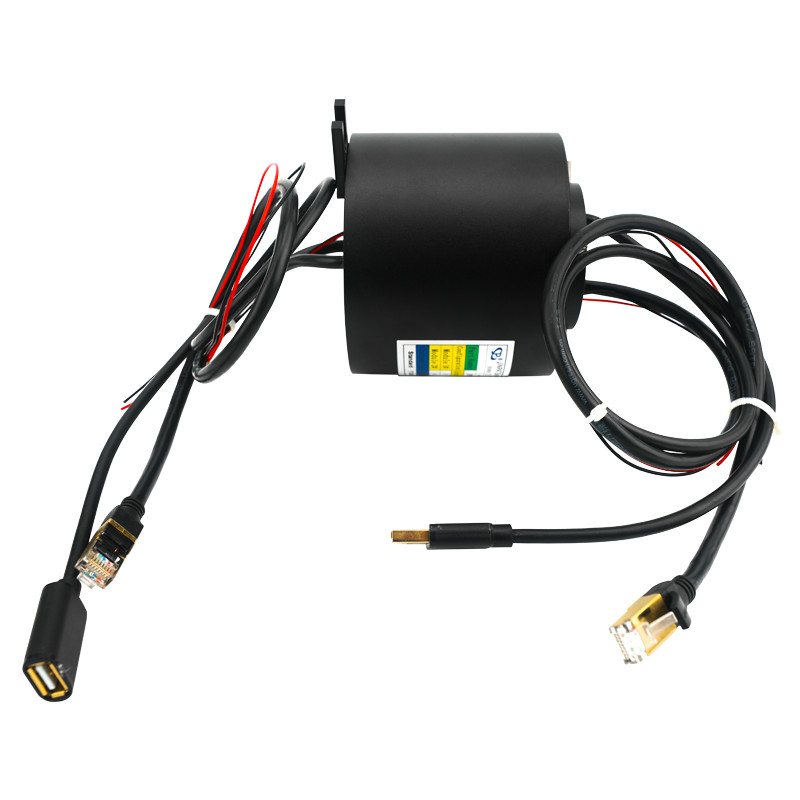

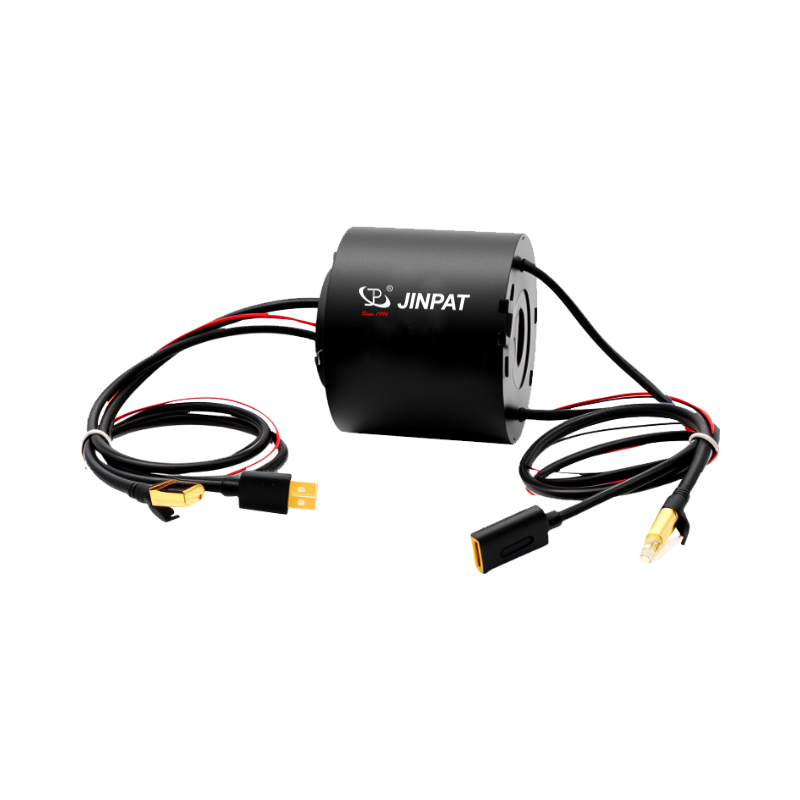

25.4mm होल दीया के साथ USB2.0 और गीगाबिट ईथरनेट सिग्नल इलेक्ट्रिसिटी ट्रांसफर करने वाली हाइब्रिड स्लिप रिंग
एलपीटी025-0202-ई3-यू2 (जेपी13-041-04)
औद्योगिक ईथरनेट औद्योगिक क्षेत्र में लागू एक ईथरनेट तकनीक है।ऐसी तकनीक वाणिज्यिक ईथरनेट, IEEE 802.3 मानक के अनुकूल है।हालांकि, दो क्षेत्रों से संबंधित स्लिप रिंग उत्पाद पूरी तरह से अलग हैं।औद्योगिक ईथरनेट पर्ची के छल्ले डिजाइन करते समय, औद्योगिक आवश्यकताओं को पूरा करने के लिए कई चीजों को ध्यान में रखा जाता है: सामग्री, उत्पाद प्रयोज्यता, समयबद्धता, अंतःक्रियाशीलता, विश्वसनीयता, विरोधी हस्तक्षेप प्रदर्शन और आंतरिक सुरक्षा इत्यादि।
औद्योगिक ईथरनेट स्लिप रिंग एक स्लिप रिंग है जिसे विशेष रूप से औद्योगिक ईथरनेट ट्रांसमिशन के लिए डिज़ाइन किया गया है।JINPAT इंडस्ट्रियल इथरनेट स्लिप रिंग सर्कोस III, पॉवरलिंक, प्रोफीनेट, ईथरकैट, ईथरनेट/आईपी और मोडबस/टीसीपी आदि जैसे विभिन्न प्रोटोकॉल का समर्थन करता है। यह सिस्टम घटकों के बीच औद्योगिक ईथरनेट ट्रांसमिट करने के लिए एक इष्टतम समाधान है।
JINPAT औद्योगिक ईथरनेट स्लिप रिंग के लाभ:
उच्च संचरण गति 1000 एमबीपीएस तक।
कई सिग्नल चैनलों को एकीकृत करने में सक्षम।अधिकतम चैनल क्षमता: 8 गीगाबिट ईथरनेट चैनल और 12 100M ईथरनेट चैनल।
पावर सिग्नल और अन्य जटिल सिग्नल का हाइब्रिड ट्रांसमिशन।
विविध पर्ची रिंग मॉडल।गीगाबिट ईथरनेट स्लिप रिंग्स आंतरिक व्यास में 0 से 120 मिमी तक वैकल्पिक हैं।100M ईथरनेट स्लिप रिंग्स आंतरिक व्यास में 0 से 200 मिमी तक वैकल्पिक हैं।
उत्तम संपर्क सामग्री कम विद्युत शोर और सुपर लंबी सेवा जीवन सुनिश्चित करती है।
विभिन्न प्रकार के कनेक्टर से चुनने के लिए।
इलेक्ट्रॉनिक और इलेक्ट्रिक | यांत्रिक | |||
सर्किट | संपूर्ण | 16 सीकेटी | काम करने की गति | 0~300rpm |
विवरणबीमार होना | 2X2A / 1Group 1000Mbps ईथरनेट 1समूह यूएसबी2.0 |
भीतरी व्यास | φ25.4 मिमी | |
रेटिंग वोल्टेज | 24VAC/डीसी | संपर्क सामग्री | बहुमूल्य धातु | |
ढांकता हुआ ताकत | 500VAC@50Hz (पी) /300VAC@50हर्ट्ज (एस) |
घर निर्माण की सामग्री | एल्यूमीनियम मिश्र धातु | |
इन्सुलेशन प्रतिरोध | 500MΩ@500VDC(P) / 100MΩ@300VDC(S) | लीड वायर लंबाई |
स्टेटर: 1000 मिमी रोटर: 1000 मिमी |
|
35m पर्यावरण | टिप्पणियों | |||
वर्किंग टेम्परेचर | -20 डिग्री सेल्सियस ~ + 60 डिग्री | आवेदन | / | |
कार्य आर्द्रता | ≤60% आरएच | अन्य | / | |
आईपी | IP50 | नोट: "P" का अर्थ डोर पावर है, "S" का अर्थ सिग्नल है |
एलपीटी025-0202-ई3-यू2 (जेपी13-041-04)-बाह्य रेखा आरेखण
उत्पाद का प्रदर्शन
कंपनी का परिचय
जिनपैट को स्लिप रिंग निर्माण में 20 साल का अनुभव है।हमारे कारखाने में पेशेवर आर एंड डी टीम, उन्नत उत्पादन उपकरण और 300 से अधिक कुशल कर्मचारियों के साथ 7000 वर्ग मीटर का क्षेत्र शामिल है।JINPAT स्लिप रिंग यूरोप और उत्तरी अमेरिका में सबसे प्रसिद्ध ब्रांडों में से एक है।हमारी जनशक्ति इतनी सक्षम है कि हम सुनिश्चित टिकाऊ और विश्वसनीय गुणवत्ता के साथ विभिन्न विशिष्टताओं वाली मांगों को पूरा करते हैं।
लगातार पूछे जाने वाले प्रश्न
1. हम क्या करते हैं?
हम उच्च गुणवत्ता वाली स्लिपरिंग के विकास, डिजाइन, निर्माण पर ध्यान केंद्रित करते हैं और घूर्णन प्रणालियों के लिए विभिन्न समाधान प्रदान करते हैं।
2. हम व्यवसाय में कितने समय से हैं?
जिनपत ने 1996 से स्लिप रिंग्स व्यवसाय की स्थापना की। हमारे हजारों ग्राहकों ने हमारे उत्पादों या सेवाओं को स्वीकार किया है।
3. स्लिप रिंग क्या है?
स्लिप रिंग एक इलेक्ट्रोमैकेनिकल डिवाइस है जो एक स्थिर से घूर्णन संरचना में बिजली और विद्युत संकेतों के संचरण की अनुमति देता है।स्लिप रिंग का उपयोग किसी भी इलेक्ट्रोमैकेनिकल सिस्टम में किया जा सकता है जिसमें पावर या सिग्नल ट्रांसमिट करते समय रोटेशन की आवश्यकता होती है।यह यांत्रिक प्रदर्शन में सुधार कर सकता है, सिस्टम ऑपरेशन को सरल बना सकता है और जंगम जोड़ों से लटकने वाले नुकसान-प्रवण तारों को खत्म कर सकता है।
4. मैं स्लिप रिंग कैसे चुनूं?
स्लिप रिंग सॉल्यूशन के उचित चयन के लिए आपके एप्लिकेशन के ऑपरेटिंग मापदंडों के बारे में विवरण की आवश्यकता होती है, जिसमें कुल सर्किट, वोल्टेज और एएमपीएस प्रति सर्किट, ऑपरेटिंग गति और माउंटिंग प्रकार शामिल हैं।आपकी खोज शुरू करने के लिए एक अच्छी जगह हमारे मानक पर्ची के छल्ले के साथ है।यदि आप आश्वस्त हैं कि एक कस्टम / संशोधित समाधान की सबसे अधिक आवश्यकता है या आपके चयन में सहायता की आवश्यकता है, तो आरंभ करने के लिए हमसे संपर्क करें।
5. क्या आप कस्टम पर्ची के छल्ले प्रदान करते हैं?
हां, यदि आप आश्वस्त हैं कि एक कस्टम / संशोधित समाधान की सबसे अधिक आवश्यकता है या आपके चयन में सहायता की आवश्यकता है, तो आरंभ करने के लिए हमसे संपर्क करें।हमारे इंजीनियर आपकी जरूरतों के लिए सही समाधान लेकर आएंगे।
टिप्पणियाँ
1. इकाई का परिचालन जीवन तापमान, घूर्णन गति और पर्यावरण पर निर्भर करता है।
हम व्यापार रहस्य रखने के लिए वेबसाइट पर अधिक जानकारी प्रदर्शित नहीं कर सकते हैं।कृपया हमें ईमेल के माध्यम से अधिक समाधान के लिए अपना अनुरोध भेजें।
2. यदि आप जिनपैट पर्ची के छल्ले के बारे में अधिक जानकारी जानना चाहते हैं, तो कृपया हमसे विशेष आवश्यकताओं के साथ संपर्क करें!
